Hvad er NdFeB-magnetsammensætning? Komplet guide

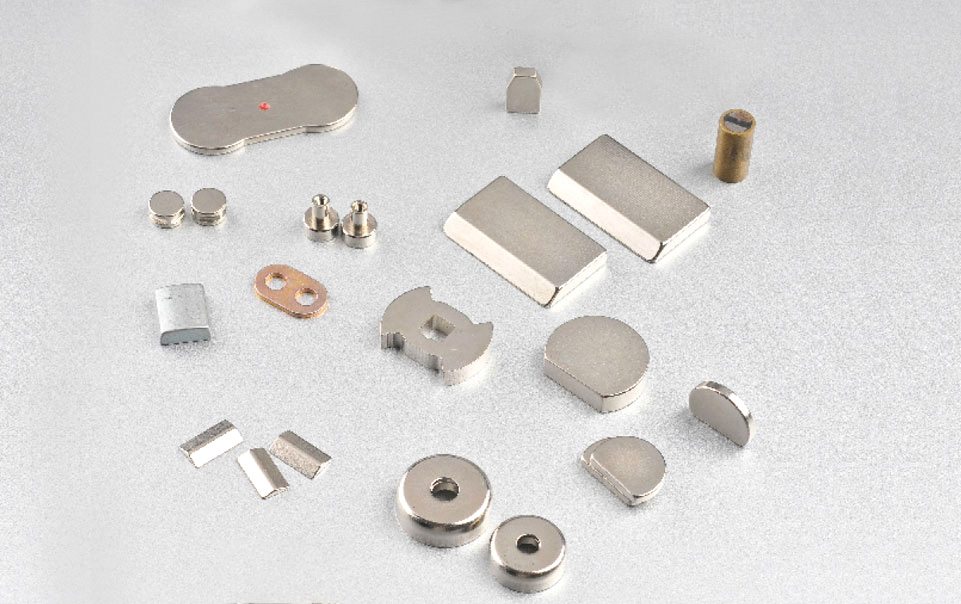

Den NdFeB magnet sammensætning er en præcist konstrueret metallurgisk formel baseret på den intermetalliske forbindelse neodym-jern-bor (Nd₂Fe₁₄B), som danner den hårde magnetiske fase, der giver disse magneter deres ekstraordinære styrke. I en typisk kommerciel sintret neodym magnet , neodym står for ca 29 til 32 vægt-%. , jern udgør 64 % til 68 % , og bor udgør ca 1,0 % til 1,2 % , hvor den resterende fraktion består af additive elementer såsom dysprosium, terbium, praseodym, kobolt, kobber, aluminium og niobium, der indføres for at øge koercitiviteten, termisk stabilitet og korrosionsbestandighed. Ifølge Journal of Magnetism and Magnetic Materials , opdagelsen af Nd₂Fe₁₄B-fasen i 1984 af Masato Sagawa og John Croat revolutionerede permanentmagnetteknologien ved at skabe en magnet med et maksimalt energiprodukt, der overstiger 50 megagauss-oersteds (MGOe) , omkring ti gange større end de ferritmagneter, den erstattede. Forstå det nøjagtige NdFeB magnet sammensætning og funktionen af hvert komponentelement er afgørende for ingeniører, der vælger den korrekte magnetkvalitet til højtemperaturmotorer, vindmøllegeneratorer, medicinsk billedbehandlingsudstyr og forbrugerelektronik.

Udforsk nøgleanvendelser af magnetiske materialer

1. Hvad er den grundlæggende NdFeB-magnetsammensætning?

Den fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. Den atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 atomer : 8 neodymatomer, 56 jernatomer og 4 boratomer. Neodymium-atomerne optager specifikke gittersteder, hvor deres uparrede 4f-elektroner skaber den enorme magnetokrystallinske anisotropi, der giver NdFeB sin høje koercitivitet. Jernatomerne, der optager seks krystallografisk adskilte steder, giver den høje mætning magnetisering gennem deres justerede 3d elektronspin. Boratomerne, selvom de er små i antal, er strukturelt kritiske, fordi de stabiliserer den tetragonale fase og forhindrer dannelsen af ​​andre, magnetisk ringere jern-neodym-faser. Uden bor ville legeringen krystallisere til en blanding af bløde magnetiske faser, der ikke kunne holde en permanent magnetisk ladning. I en typisk reklamefilm NdFeB magnet sammensætning , er de samlede grundstofvægtprocenter ca 29-32% neodym, 64-68% jern og 1,0-1,2% bor . Imidlertid er den støbte legering før sintring bevidst formuleret til at være lidt rigere på neodym end det støkiometriske 2:14:1-forhold. Dette overskydende neodym danner en neodym-rig korngrænsefase, der er essentiel for væskefasesintringsprocessen og for magnetisk afkobling af Nd₂Fe₁₄B-kornene fra hinanden, hvilket dramatisk øger koercitiviteten. Den neodymrige fase udgør typisk 5 % til 15 % af det samlede volumen og kan indeholde opløst oxygen, kulstof og små mængder overgangsmetaller.

2. Hvert elements rolle i NdFeB-magnetsammensætningen

Hvert element i NdFeB-magnetsammensætningen tjener en specifik strukturel eller magnetisk funktion, og ændring af balancen mellem disse elementer - selv med brøkdele af en procent - kan dramatisk ændre magnetens koercitivitet, remanens, temperaturstabilitet og korrosionsbestandighed. Den detailed roles of the core and additive elements are as follows:

• Neodym (Nd): Neodym er det primære sjældne jordarter, der giver den enorme magnetokrystallinske anisotropi. Dens 4f elektronorbital er meget retningsbestemt, hvilket skaber en let magnetiseringsakse langs c-aksen af ​​den tetragonale krystal. Dette anisotropifelt når ca 7,3 tesla , hvilket er den underliggende årsag NdFeB magneter kan opnå så høj tvangsevne. I praksis bruger kommercielle magneter ofte en blanding af neodym og praseodymium i det naturligt forekommende didymium-forhold, fordi de to elementer er kemisk ens, og at adskille dem tilføjer omkostninger uden proportional magnetisk fordel for mange anvendelser.
• Jern (Fe): Jern giver den høje mætning magnetisering. Dens 3d elektronspin justerer ferromagnetisk og bidrager groft 2,2 Bohr-magnetoner pr. atom til det samlede magnetiske moment. Remanensen af ​​en NdFeB-magnet er direkte proportional med volumenfraktionen af ​​Nd2Fe14B-fasen og justeringen af ​​jernspin-momenterne. Delvis at erstatte jern med kobolt, typisk ved 5% til 15% af jernindholdet, øger Curie-temperaturen og forbedrer den termiske stabilitet, selvom det en smule reducerer stuetemperaturmætningsmagnetiseringen.
• Bor (B): Bor er det essentielle metalloid, der stabiliserer den tetragonale krystalstruktur. Dens lille atomradius gør det muligt for den at passe ind i interstitielle steder inden for jern-neodym-rammen, hvor den danner retningsbestemte kovalente bindinger, der låser atomerne i den korrekte konfiguration. Uden bor ville legeringen nedbrydes i de binære faser Nd2Fe17 og NdFe2, som ingen af ​​dem har den nødvendige magnetokrystallinske anisotropi.
• Dysprosium (Dy) og Terbium (Tb): Dense heavy rare earth elements are the most critical additives in the NdFeB magnet sammensætning til højtemperaturapplikationer. Dysprosium erstatter neodym i Nd₂Fe₁₄B-gitteret, hvilket øger anisotropifeltet og dermed koercitiviteten, hvilket tillader magneten at modstå afmagnetisering ved forhøjede temperaturer. En magnet med 4% til 8% dysprosium efter vægt kan opretholde nyttig tvangsevne ved 150°C til 200°C , sammenlignet med et maksimum på omkring 80°C for en dysprosiumfri magnet. Terbium er endnu mere effektivt end dysprosium, men er sjældnere og dyrere.
• Kobolt (Co): Kobolt hæver Curie-temperaturen i Nd₂Fe₁₄B-fasen med ca. 10°C pr. atomprocent af erstatning for jern. En magnet med 5% kobolt kan have en Curie temperatur på 350°C til 370°C sammenlignet med 310°C til 320°C for en koboltfri sammensætning. Kobolt forbedrer også korrosionsbestandigheden ved at reducere den elektrokemiske potentialforskel mellem Nd₂Fe₁₄B-kornene og den neodymrige korngrænsefase.
• Kobber (Cu), Aluminium (Al) og Niobium (Nb): Dense minor additives, typically present at 0,1 % til 1,0 % hver forfiner mikrostrukturen under sintring og forbedrer befugtningsadfærden af den flydende korngrænsefase. Niobium danner små bundfald, der fastgør korngrænser og forhindrer overdreven kornvækst under sintringscyklussen ved høje temperaturer, hvilket er afgørende for at opretholde en fin kornstørrelse og høj koercitivitet.

3. Hvordan sammensætning bestemmer de tre magnetiske nøgleegenskaber

Den NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. Den remanence (Br) of a fully dense, perfectly aligned NdFeB magnet er fundamentalt begrænset af mætningsmagnetiseringen af Nd₂Fe₁₄B-fasen, som er ca. 1,6 tesla . I praksis opnår kommercielle sintrede magneter remanensværdier på 1,0 til 1,5 tesla afhængigt af volumenfraktionen af den magnetiske fase og graden af krystallografisk justering opnået under pressestadiet. Den iboende koercivitet (Hci) styres af det magnetokrystallinske anisotropifelt af Nd2Fe14B-kornene og af effektiviteten af ​​korngrænsefasen til magnetisk isolering af hvert korn. Ren Nd₂Fe₁₄B har et anisotropifelt på omkring 7,3 tesla, men den praktiske koercitivitet er kun en brøkdel af denne værdi - typisk 10 til 30 kilo-oersteds (kOe) -fordi omvendte magnetiske domæner danner kerne ved korngrænser og krystaldefekter ved meget lavere felter end den teoretiske grænse. Tilsætning af dysprosium øger anisotropifeltet og dermed koerciviteten, men dysprosium kobles antiferromagnetisk med jern, hvilket reducerer mætningsmagnetiseringen og remanensen. Dette er den centrale designafvejning NdFeB magnet sammensætning : mere tungt indhold af sjældne jordarter køber højere koercitivitet og bedre ydeevne ved forhøjede temperaturer på bekostning af lavere stuetemperatur-remanens og maksimalt energiprodukt. Det maksimale energiprodukt (BHmax), målt i MGOe, repræsenterer den maksimale mængde magnetisk energi, der kan lagres i en enhedsvolumen af ​​magneten. Det teoretiske maksimum for Nd2Fe14B er ca 64 MGOe . Kommercielle N52-kvalitetsmagneter opnår ca 50 til 53 MGOe , mens højtemperaturkvaliteter med kraftige tilsætninger af sjældne jordarter typisk spænder fra 30 til 45 MGOe .

4. Sintret vs. Bonded NdFeB: Hvordan sammensætning og behandling adskiller sig

Den NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. Den table below summarizes the key differences between sintered and bonded NdFeB magneter .

5. Heavy Rare Earth Elements og Grain Boundary Diffusion Technology

Tunge sjældne jordarters grundstoffer - dysprosium og terbium - tilsættes til NdFeB-magnetsammensætningen for at øge koercitiviteten ved høje temperaturer, men moderne korngrænsediffusionsteknologi opnår nu denne forbedring med langt mindre materiale ved kun at koncentrere disse dyre elementer på de kornoverflader, hvor de er mest effektive. I en konventionel NdFeB magnet sammensætning dysprosium blandes ensartet gennem hele legeringspulveret før sintring. Fordi dysprosium erstatter neodym i hele volumen af ​​hvert Nd2Fe14B-korn, går en betydelig del af den dyre tunge sjældne jordart til spilde i kornets indre, hvor det reducerer remanens uden at bidrage proportionalt til koercitivitetsforøgelse. Korngrænsediffusion, udviklet i begyndelsen af ​​2000'erne og nu bredt udbredt i kommerciel produktion, tager en anden tilgang. En fuldt sintret magnet med en standard lav-dysprosium- eller dysprosium-fri sammensætning er belagt med et tyndt lag dysprosiumfluorid eller terbiumfluoridpulver, derefter varmebehandlet ved en temperatur, hvor den tunge sjældne jordarter diffunderer langs korngrænserne ind i magnetens indre. Dysprosium-atomerne bevæger sig fortrinsvis langs den neodymrige korngrænsefase og erstatter kun neodym i en tynd skal på den ydre overflade af hvert korn, typisk 1 til 3 mikrometer dyb . Fordi omvendte magnetiske domæner danner kerne ved kornoverfladerne, giver denne tynde dysprosiumrige skal det samme koercitivitetsboost som en homogen tilføjelse, mens du bruger 50% til 70% mindre dysprosium . En magnet produceret ved korngrænsediffusion kan opnå en koercitivitet på 25 til 30 kOe med et totalt dysprosiumindhold på mindre end 2 vægt%. sammenlignet med de 6% til 8%, der kræves i en konventionel homogen sammensætning. Denne teknologi har været medvirkende til at reducere omkostningerne og forsyningskædens sårbarhed NdFeB magneter for trækkraftmotorer til elektriske køretøjer, hvor højtemperaturkoercitivitet er afgørende, og dysprosiumpriserne historisk set har været ustabile.

6. NdFeB-magnetkvaliteter og deres sammensætningsvariationer

Den commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. Den following list explains the common grade suffixes and their compositional implications:

• N-grad (ingen suffiks): Standardsammensætning med minimale eller ingen tunge tilsætninger af sjældne jordarter. Maksimal driftstemperatur er typisk 80°C . Disse kvaliteter, såsom N35 til N52, tilbyder det højeste energiprodukt ved stuetemperatur og bruges i forbrugerelektronik, computerharddiske og magnetiske fastgørelseselementer.
• M-grad (middel tvangsevne): Lidt forbedret iboende tvangsevne gennem små dysprosiumtilsætninger eller optimeret kornstørrelse. Den maksimale driftstemperatur er ca 100°C . Anvendes i motorapplikationer med moderat temperatur.
• H-grad (høj tvangsevne): Indeholder en højere andel af dysprosium i NdFeB magnet sammensætning . Maksimal driftstemperatur er 120°C . Udbredt i industrielle servomotorer og generatorer.
• SH-grad (super høj tvangsevne): Yderligere øget dysprosiumindhold eller korngrænsediffusionsbehandling. Maksimal driftstemperatur er 150°C . Specificeret til traktionsmotorer til biler og værktøjer til olieefterforskning i borehullet.
• UH-grad (ultra-høj tvangsevne): Kraftig dysprosium eller terbium tilsætning. Maksimal driftstemperatur er 180°C . Anvendes i højhastighedsmotorer til elektriske køretøjer og rumfartsaktuatorer.
• EH-grad (ekstremt høj tvangsevne): Den highest heavy rare earth content. Maximum operating temperature is 200°C . Reserveret til specialiserede militær- og rumfartsapplikationer, hvor risikoen for afmagnetisering er ekstrem.

Ofte stillede spørgsmål om NdFeB-magnetsammensætning

Hvad er den nøjagtige kemiske formel for hovedfasen i NdFeB-magneter?

Den primary magnetic phase in NdFeB magneter er Nd2Fe14B, en tetragonal krystal med en enhedscelle indeholdende 68 atomer. I kommercielle magneter er noget af neodymet typisk erstattet af praseodymium, og noget jern erstattes af kobolt, så den faktiske fasesammensætning er mere præcist skrevet som (Nd,Pr)₂(Fe,Co)₁₄B.

Hvorfor er NdFeB-magneter så meget stærkere end ferritmagneter?

Den NdFeB magnet sammensætning producerer en mætningsmagnetisering på omkring 1,6 tesla og et magnetokrystallinsk anisotropifelt på 7,3 tesla, mens strontiumferritmagneter kun har en mætningsmagnetisering på omkring 0,47 tesla. Denne grundlæggende forskel i det atomare magnetiske moment og krystalfeltinteraktion betyder, at NdFeB kan lagre omkring ti gange mere magnetisk energi pr. volumenenhed end ferrit.

Kan NdFeB-magneter laves uden tunge sjældne jordarters elementer?

Ja, tung-sjældne-jord-fri NdFeB magneter er kommercielt tilgængelige og bruges i stigende grad i applikationer, hvor den maksimale driftstemperatur ikke overstiger ca. 80°C til 100°C. Disse magneter er afhængige af en ekstremt fin kornstørrelse, typisk under 2 til 3 mikron og optimeret korngrænsekemi for at opnå tilstrækkelig koercivitet uden dysprosium eller terbium.

Indeholder NdFeB-sammensætningen kobolt i alle magneter?

Nej. Kobolt er et valgfrit tilsætningsstof i NdFeB magnet sammensætning . Det bruges primært i højtemperaturkvaliteter for at hæve Curie-temperaturen og forbedre korrosionsbestandigheden. Standard N-grade magneter til rumtemperaturapplikationer indeholder ofte lidt eller ingen kobolt. Tilstedeværelsen af ​​kobolt er normalt angivet i producentens datablad.

Den NdFeB magnet sammensætning er en triumf af materialeteknologi, hvor den præcise kontrol af store grundstoffer og sporadditiver på atomniveau giver de stærkeste permanente magneter, der nogensinde er produceret. Fra den fundamentale Nd₂Fe₁₄B-fase, der giver den magnetiske rygrad, til de dysprosiumberigede korngrænser, der opretholder koercivitet ved høj temperatur, spiller hver bestanddel en uerstattelig rolle i at bestemme, om den endelige magnet vil drive et elektrisk køretøj, stabilisere en vindmøllegenerator eller blot holde en lukket dør.
