Hvad er en neodymmagnetmotor, og hvordan virker den?

En neodymmagnetmotor er en elektrisk motor, hvor rotorens magnetfelt frembringes af sintrede neodym-jern-bor permanente magneter frem for af elektromagneter, og rotation opnås ved elektronisk at kommutere statorviklingerne for at skabe et roterende elektromagnetisk felt, som rotoren følger i præcis synkronisme. Det grundlæggende driftsprincip involverer interaktionen mellem det roterende magnetfelt, der genereres af statorspolerne, og de faste magnetiske poler, der er indlejret i rotoren. Neodymmagneter er valgt, fordi de har den højeste magnetiske remanens (Br) og koercivitet (Hc) af ethvert kommercielt tilgængeligt permanentmagnetmateriale. En typisk N52-grade neodymmagnet udviser en remanens på ca 1,44 til 1,48 tesla og en iboende tvangsoverskridelse 11.000 oersted . Når disse magneter er arrangeret i et Halbach-array eller en konventionel overflademonteret konfiguration på rotoren, producerer de en intens, stabil magnetisk flux, der interagerer med statorens vekslende poler. Motorstyringen, som modtager positionsfeedback fra Hall-effektsensorer eller en resolver, aktiverer statorfaserne i en nøje timet sekvens, der opretholder en optimal drejningsmomentvinkel mellem stator- og rotorfelterne. Fordi rotormagneterne producerer deres egen flux, skal der ikke tilføres magnetiseringsstrøm til rotoren, og de eneste tab forekommer i statorviklingerne, de magnetiske stållamineringer og lejerne. Dette elegante driftsprincip er det, der muliggør en neodym magnet motor at levere mere mekanisk effekt pr. enhed elektrisk input end nogen anden kommercielt levedygtig motortopologi.

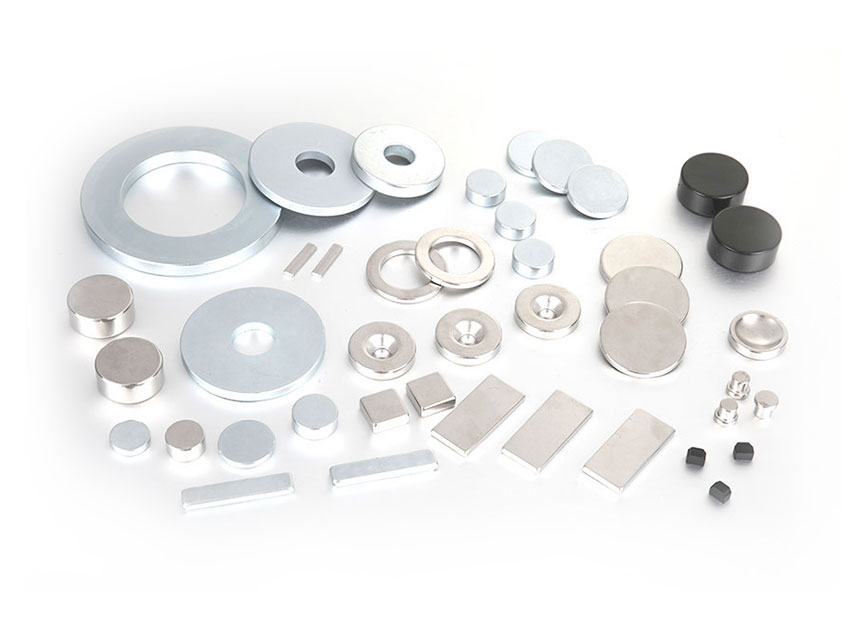

Materialevidenskaben bag neodym-permanente magneter

Ydeevnen af en neodymmagnetmotor kan direkte tilskrives de ekstraordinære magnetiske egenskaber af neodym-jern-bor-forbindelsen, som blev opdaget i 1984 og siden er blevet raffineret til det stærkeste permanentmagnetmateriale, der er tilgængeligt for enhver pris. De vigtigste magnetiske metrikker, der adskiller NdFeB-magneter fra deres forgængere - ferrit (keramiske) magneter og samarium-koboltmagneter - er opsummeret nedenfor:

• Maksimalt energiprodukt (BHmax): Neodymmagneter opnår BHmax værdier på 30 til 52 MGOe sammenlignet med kun 1 til 5 MGOe for ferritmagneter og 15 til 30 MGOe for samarium-kobolt. Dette betyder, at en neodymrotor kan generere den samme magnetiske flux som en ferritrotor, der fysisk er fire til ti gange større, hvilket muliggør de dramatiske reduktioner i motorstørrelse og -vægt, der kendetegner moderne neodym magnet motor designs.
• Magnetisk remanens (Br): N52-grade NdFeB bevarer en fluxtæthed på 1,44 til 1,48 tesla efter magnetisering. Tværsnitsarealet af magnetmateriale, der kræves for at opnå en given luftgab-fluxtæthed, er omvendt proportional med remanensen, så høj-Br-magneter tillader smallere, lettere rotorer.
• Iboende tvangsevne (Hci): Højkoercivitetskvaliteter designet til motorapplikationer, ofte betegnet med et "H"-suffiks såsom N45SH eller N48UH, kan modstå afmagnetisering fra statorfeltet og fra forhøjede temperaturer op til 150 til 220 grader Celsius . Ifølge forskning offentliggjort i Journal of Applied Physics , øger tilføjelsen af dysprosium eller terbium til NdFeB-korngrænserne koercivitet ved at fastgøre magnetiske domænevægge, dog på bekostning af en beskeden remanens.

En kritisk betragtning i neodym magnet motor design er temperaturkoefficienten for magneterne. Remanensen af NdFeB falder med en hastighed på ca 0,10 % til 0,12 % pr. grad Celsius af temperaturstigning, og tvangsevnen falder endnu kraftigere. Ved 120 grader Celsius kan en standard N-grad magnet miste 20% til 30% af sin stuetemperatur koercitivitet. Dette er grunden til, at motorproducenter vælger højtemperaturkvaliteter og modellerer omhyggeligt rotorens termiske opførsel for at sikre, at magneterne forbliver inden for deres sikre driftsvindue over hele hastigheds- og belastningsområdet.

Sammenligning af neodymmagnetmotorer med andre motorteknologier

Når ingeniører vurderer en neodymmagnetmotor i forhold til en induktionsmotor, en switchet reluktansmotor eller en ferrit permanentmagnetmotor, leverer neodymdesignet konsekvent overlegen effekttæthed og effektivitet, dog til en højere materialeomkostning og med forsyningskædeimplikationer knyttet til produktion af sjældne jordarter. Tabellen nedenfor giver en kvantitativ sammenligning af de vigtigste præstationsparametre, der påvirker valget af motorteknologi til trækkraft og industrielle applikationer.

Hvor bruges neodymmagnetmotorer i dag?

Neodymmagnetmotoren er blevet den dominerende fremdriftsteknologi i elbilindustrien, det foretrukne valg for højtydende industrielle servosystemer og en muliggørende komponent i elektrificeringen af ​​fly og marinefartøjer. De specifikke sektorer, hvor disse motorer har størst indflydelse, omfatter:

• Trækmotorer til elektriske køretøjer: Langt de fleste elektriske batterikøretøjer og plug-in hybridbiler, der sælges globalt, bruger en neodym magnet motor som deres primære drivenhed. En typisk passager-EV-traktionsmotor indeholder mellem 1,0 og 2,5 kg af neodymmagneter, med den nøjagtige mængde afhængig af motoreffekten og den specifikke rotortopologi. Ifølge en markedsanalyse fra 2023 af Adamas Intelligence forbrugte den globale elbilsektor ca 20.000 tons neodym-jern-bor-magneter i 2022, et tal, der forventes at blive mere end fordoblet i 2030, efterhånden som el-produktionen accelererer. NEDC- eller WLTP-kørerækkevidden for en moderne elbil er direkte påvirket af motorens effektivitet: hvert procentpoint af effektivitetsforøgelse oversættes til ca. 2% til 3% yderligere rækkevidde fra samme batterikapacitet, hvilket er grunden til, at bilproducenter investerer massivt i at optimere deres design med permanentmagnetmotorer.
• Industriel automation og robotteknologi: Højpræcisionsservomotorer, der positionerer robotarme, CNC-værktøjsmaskiner og halvlederfremstillingsudstyr, bruger næsten universelt neodymrotorer. Det høje drejningsmoment-til-inerti-forhold på en neodym magnet motor muliggør accelerationshastigheder på 10.000 omdrejninger i minuttet i sekundet eller mere, hvilket giver en pick-and-place robot mulighed for at fuldføre en cyklus på en brøkdel af et sekund. Disse motorers respons med ingen tilbageslag og høj stivhed er afgørende for den sub-mikron positioneringsnøjagtighed, der kræves i wafer-steppere og optiske justeringssystemer.
• Vindmøllegeneratorer: Direkte drevne permanentmagnetgeneratorer til multi-megawatt vindmøller eliminerer gearkassen, som er den mest vedligeholdelseskrævende og fejludsatte komponent i en konventionel vindmølle. En 6 megawatt direkte drevet offshore vindgenerator kan indeholde over 600 kg af neodymmagneter arrangeret i en rotor med stor diameter, der roterer med samme lave hastighed som turbinebladene. Effektivitetsgevinsten ved at fjerne gearkassetabene mere end kompenserer for de højere magnetomkostninger i løbet af turbinens 25-årige designlevetid.
• Luftfart og forsvar: Det mere elektriske flyinitiativ og nye elektriske lodrette start og landing (eVTOL) byluftmobilitetskøretøjer kræver motorer med det højest mulige effekt-til-vægt-forhold. A neodym magnet motor designet til rumfartsapplikationer kan opnå en kontinuerlig effekttæthed, der overstiger 5 kilowatt per kilogram , hvilket er omtrent det dobbelte af en induktionsmotor med tilsvarende nominel effekt. Denne vægtbesparelse er altafgørende i et fly, hvor hvert kilogram motormasse reducerer nyttelastkapacitet eller rækkevidde.
• Forbrugerelektronik og husholdningsapparater: De børsteløse jævnstrømsmotorer i ledningsfrie støvsugere, hårtørrere, computerkøleventilatorer og dronefremdrivningssystemer er alle afhængige af miniature neodymmagneter for at levere det nødvendige drejningsmoment fra en ekstremt kompakt formfaktor. En avanceret ledningsfri vakuummotor drejer rundt 100.000 rpm og passer i håndfladen, hvilket kun er muligt på grund af fluxtætheden fra neodymrotoren.

Fremstilling af en neodymmagnetmotor: Nøgleprocestrin

Produktionen af en højtydende neodymmagnetmotor kræver præcis integration af de sintrede magnetblokke i rotorlamineringsstakken efterfulgt af magnetisering, dynamisk balancering og streng end-of-line test for at verificere effektivitet og termisk ydeevne. De kritiske produktionsstadier er som følger:

1. Statorkernesamling: Tyndsporede elektriske stållamineringer, typisk 0,20 til 0,35 millimeter tykke, udstanses eller laserskæres, stables og svejses eller låses sammen. Statorslidserne er isolerede, og præformede kobberspoler indsættes ved hjælp af automatiserede viklemaskiner. Til traktionsmotorer med høj effekttæthed bruges hårnåleviklinger lavet af rektangulær kobbertråd i stigende grad, fordi de opnår en højere spaltefyldningsfaktor - op til 70 % til 75 % sammenlignet med 45% til 55% for rundtrådsviklinger - hvilket reducerer modstanden og forbedrer kølingen.
2. Rotormagnetindsættelse: Neodymiummagnetblokkene, som er blevet bearbejdet til præcise dimensioner og belagt med nikkel, epoxy eller aluminium for at forhindre korrosion, indsættes i slidser i rotorlamineringsstakken. I designs med indvendig permanent magnet (IPM) er magneterne begravet i V-formede eller delta-formede hulrum, der skaber magnetisk reluktansmoment ud over permanentmagnetens drejningsmoment. Magneterne kan sikres med højtemperatur-epoxy, kevlar-indpakning eller en holdemuffe afhængigt af rotorens overfladehastighed.
3. Magnetisering: Når rotoren er samlet, placeres den i en højfelts magnetiseringsarmatur, der genererer et pulseret magnetfelt, der overstiger 30.000 oersted , der mætter neodymmaterialet i det ønskede polmønster. In-situ magnetisering af den færdigmonterede motor er også almindelig, da den eliminerer håndteringen af ​​stærkt magnetiserede rotorer under montering.
4. Dynamisk balancering: Fordi rotoren af en neodym magnet motor kører ofte ved hastigheder over 15.000 rpm i EV-applikationer, skal den være afbalanceret til en meget stram kvalitet, typisk G2.5 eller G1.0 i henhold til ISO 1940-1. Ubalancekræfter øges med kvadratet på omdrejningshastigheden, så selv et par gram-millimeter resterende ubalance kan generere uacceptable vibrationer og lejebelastninger ved tophastighed.
5. Afsluttende montering og test: Statoren og rotoren er sammenkoblet, lejerne sidder på plads, og endeskjoldene er sikret. Hver produktionsmotor gennemgår en række automatiserede tests, herunder viklingsmodstand, isolationsmodstand, tilbage-EMF-bølgeformanalyse, tomgangsstrøm og fuldbelastningseffektivitetskortlægning. A neodym magnet motor bestemt til trækkraft i biler skal også bestå termisk chok-cyklus- og vibrationstest, der simulerer 15 års service på køretøjet.

Udfordringer og fremtidige udviklinger inden for neodymmagnetmotorteknologi

På trods af deres ydeevnefordele står neodymmagnetmotorer over for tre væsentlige udfordringer: koncentration af sjældne jordarters forsyningskæde, prisvolatilitet og risikoen for permanent afmagnetisering ved høje temperaturer. De sjældne jordarters grundstoffer neodym, praseodym, dysprosium og terbium udvindes og forarbejdes overvejende i et enkelt geografisk område, og adskillelsen af ​​disse kemisk lignende grundstoffer kræver miljøintensiv udvinding af opløsningsmidler. Som svar forfølger motordesignere to komplementære strategier. Den første er korngrænsediffusionsteknologi, som kun påfører et tyndt lag dysprosium eller terbium på overfladerne af neodymkornene i magneten, hvilket reducerer det tunge forbrug af sjældne jordarter ved at 30 % til 50 % samtidig med at der opnås tilsvarende tvangskraft. Den anden er udviklingen af ​​sjældne jordarters frie eller sjældne jordarters reducerede motortopologier, der bruger ferritmagneter eller switchede reluktansprincipper til applikationer, hvor absolut maksimal effekttæthed ikke er det altoverskyggende krav. Forskning offentliggjort af Oak Ridge National Laboratory har vist, at en ferrit-baseret synkron reluktansmotor kan opnå 85% til 90% af effekttætheden af en tilsvarende neodymmotor til væsentligt lavere omkostninger, selvom effektivitetsgabet udvides ved høje drejningsmomentniveauer. Fremtiden for neodym magnet motor vil sandsynligvis involvere en bifurkation: højtydende, høje omkostninger NdFeB-motorer til premium EV'er, fly og præcisionsservoer, og billigere alternative motorteknologier til prisfølsomme applikationer, hvor de ekstra få procent af effektiviteten ikke retfærdiggør magnetudgiften.

Ofte stillede spørgsmål om neodymmagnetmotorer

Kan en neodymmagnetmotor miste sin magnetisme over tid?

Under normale driftsforhold inden for det specificerede temperaturområde, a neodym magnet motor bevarer sin magnetisering i årtier. Koercitiviteten af ​​korrekt udvalgte kvaliteter er tilstrækkelig til at modstå afmagnetisering fra statorfeltet og fra vibrationer. Vedvarende udsættelse for temperaturer over magnetens maksimale driftsgrænse - typisk 150 til 180 grader Celsius for høje temperaturgrader - kan dog forårsage et delvist og permanent tab af magnetisme. Dette er grunden til, at motorens termiske styring og valget af den korrekte magnetkvalitet til den forventede hotspot-temperatur er væsentlige designovervejelser.

Hvad sker der med en neodymmagnetmotor ved slutningen af ​​dens levetid?

Neodymmagneterne i motoren kan genvindes gennem en genbrugsproces, der involverer afmagnetisering af rotoren, fjernelse af magneterne og enten genbruge dem direkte i en ny motor eller genbruge dem til nyt magnetpulver. Den Europæiske Unions lov om bæredygtige kritiske råmaterialer og lignende lovgivning i andre regioner driver investeringer i magnetgenbrugsinfrastruktur. Nuværende hydrometallurgiske og pyrometallurgiske genbrugsruter kan genvinde over 90% af de indeholdte sjældne jordarters elementer, selvom omkostningerne ved genanvendelse kun forbliver konkurrencedygtige, når neodymoxidpriserne er forhøjede.

Hvordan varierer effektiviteten af ​​en neodymmagnetmotor med belastningen?

A neodym magnet motor opretholder en relativt flad effektivitetskurve over et bredt belastningsområde, typisk over 90 % fra 25 % til 120 % af den nominelle belastning. Dette står i god kontrast til induktionsmotorer, hvis effektivitet falder betydeligt ved let belastning, fordi magnetiseringsstrømmen forbliver konstant uanset udgangsmomentet. Det brede højeffektive vindue er en af ​​grundene til, at neodymmotorer foretrækkes til elektriske køretøjer, der kører på tværs af en bred hastighed og drejningsmoment under bykørsel.

Er det muligt at bygge en neodymmagnetmotor uden tunge sjældne jordarters elementer?

Ja, tung-sjældne-jord-fri neodym magnet motor Designs er allerede i produktion til applikationer, hvor den maksimale driftstemperatur forbliver under ca. 120 grader Celsius. Disse motorer anvender neodym-jern-bor-magneter med ekstremt fin kornstørrelse, typisk mindre end 2 mikron, hvilket øger tvangsevnen gennem korngrænsestiftning uden behov for dysprosium eller terbium. For traktionsmotorer med højere temperaturer anvender korngrænsediffusionsteknologi en tynd dysprosium-rig skal omkring hvert magnetkorn, hvilket opnår høj koercitivitet med et samlet indhold af tunge sjældne jordarter på mindre end 1 vægtprocent.

Den neodym magnet motor repræsenterer en ægte trinændring i elektromekanisk energikonvertering, der leverer den højeste momenttæthed og effektivitet af enhver kommercielt tilgængelig motorteknologi. Dens udbredte anvendelse på tværs af elektriske køretøjer, industriel automatisering, vedvarende energi og rumfartssektoren er en direkte konsekvens af den uovertrufne magnetiske ydeevne af neodym-jern-bor permanente magneter. Mens bekymringer over sjældne jordarters forsyningskæder og omkostningsvolatilitet fortsætter med at motivere forskning i alternative motortopologier, sikrer de målbare energibesparelser og reduktioner af CO2-emissioner, som disse motorer muliggør, at de vil forblive en hjørnesten i den globale elektrificeringsindsats i de kommende årtier.
