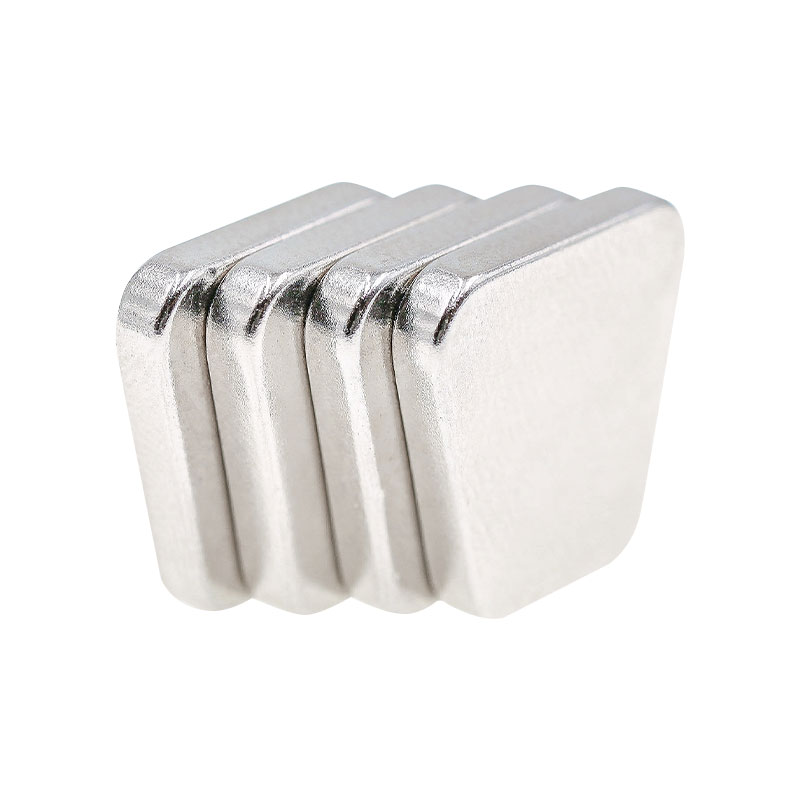

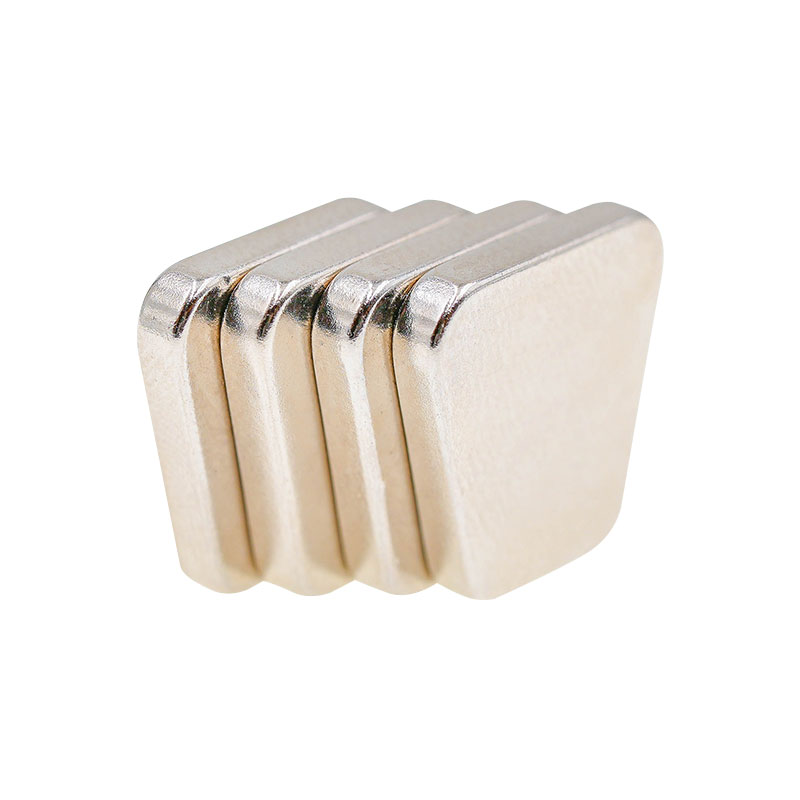

Trapez sintret NdFeB refererer til sintrede neodym-jern-bor permanente magneter fremstillet i en trapezformet geometri for at opfylde specifikke magnetiske kredsløb og mekaniske samlingskrav. Produkter inden for denne kategori deler fælles karakteristika såsom høj magnetisk energitæthed, præcis vinkelgeometri og egnethed til strukturerede magnetiske systemer, hvor lineær eller buet fluxfordeling er påkrævet. Trapez-sintrede NdFeB-magneter er meget udbredt i roterende udstyr, segmenterede magnetiske samlinger og elektromagnetiske konverteringssystemer, hvor formnøjagtighed direkte påvirker ydeevne og effektivitet.

Fælles funktioner og kerneydelseskarakteristika

Alle Trapez-sintrede NdFeB-produkter er baseret på sintret NdFeB-materiale, som giver høj remanens (Br), koercivitet (Hcj) og maksimalt energiprodukt (BHmax). Den trapezformede form muliggør optimeret magnetfeltjustering, reducerede luftspalter og forbedret fluxkoncentration i komplekse samlinger.

Nøgle fælles egenskaber omfatter:

• Stabil magnetisk output under kompakte designbegrænsninger

• Kompatibilitet med segmenterede rotor- og statorstrukturer

• Høj dimensionel nøjagtighed for at understøtte gentagelig magnetisk ydeevne

• Egnethed til mellem- til højhastigheds elektromagnetisk udstyr

Disse egenskaber gør Trapez sintret NdFeB til et standardvalg i systemer, hvor magnetisk effektivitet og strukturel pasform skal afbalanceres.

Arbejdsprincipper efter udstyrstype

Elektriske motorer og generatorer
I permanentmagnetmotorer er trapezformede magneter anbragt rundtgående på rotoren. Den trapezformede geometri muliggør tættere tilpasning mellem tilstødende magneter, hvilket reducerer fluxlækage og forbedrer momenttætheden. Det sintrede NdFeB-materiale giver et stabilt magnetfelt, der interagerer med statorviklinger for at generere rotationskraft eller elektrisk output.

Magnetiske koblinger og transmissionsanordninger
I magnetiske koblinger er trapezsintrede NdFeB-magneter placeret for at skabe vekslende magnetiske poler. Drejningsmoment overføres gennem magnetisk interaktion snarere end mekanisk kontakt, hvilket muliggør forseglede transmissionssystemer og reduceret slid.

Sensor- og aktuatorsystemer
Den kontrollerede magnetfeltfordeling af trapezformede magneter understøtter præcis positionsdetektering og kraftkontrol. Deres forudsigelige magnetiske adfærd forbedrer signalstabiliteten i industrielle sensorer og lineære aktuatorer.

Typiske anvendelsesscenarier

• Permanent magnet synkronmotorer (PMSM)

• Vindkraftgeneratorer og hjælpedrivsystemer

• Industrielt automationsudstyr

• Magnetiske pumper og forseglede transmissionssystemer

• Elektromotoriske komponenter til biler

I mange af disse applikationer vælger producenterne Trapezoid Sintered NdFeB til at matche buede huse eller segmenterede magnetiske baner, hvilket sikrer ensartet magnetisk flux på tværs af arbejdsområdet.

Sammenligning med andre NdFeB-former

Sammenlignet med standard blokmagneter giver Trapezoid Sintered NdFeB forbedret magnetfeltkontinuitet i rotationssystemer. Sammenlignet med bueformede magneter giver trapezformede design større fleksibilitet i segmenterede samlinger og værktøjskontrol.

Overfladebehandling og miljøtilpasning

De fleste produkter i denne kategori bruger beskyttende belægninger såsom nikkel, epoxy eller zink for at reducere korrosionsrisici. Valget afhænger af driftstemperatur, fugtighed og eksponeringsforhold. Til industrielle miljøer med olie- eller fugtpåvirkning er epoxybelagte trapezmagneter almindeligvis specificeret.

Retningslinjer for vedligeholdelse og håndtering

Selvom sintrede NdFeB-magneter er permanente og ikke kræver aktiv vedligeholdelse, hjælper korrekt håndtering og vedligeholdelse på systemniveau med at sikre langsigtet ydeevne:

• Undgå mekanisk stød under installationen for at forhindre skår

• Oprethold driftstemperaturer inden for de angivne gradgrænser

• Undgå direkte kontakt med ætsende stoffer, hvis belægningen er beskadiget

• Inspicer magnetpositionering under planlagt udstyrsvedligeholdelse

Korrekt installationsjustering er især vigtig for Trapezoid Sintered NdFeB, da vinkelafvigelse kan påvirke magnetisk balance i roterende systemer.

Overvejelser om fremstilling og kvalitetskontrol

Ningbo Jinlun Magnet Technology Co., Ltd. producerer trapezsintret NdFeB ved hjælp af kontrollerede pulvermetallurgiprocesser, herunder orienteringspresning, vakuumsintring og præcisionsbearbejdning. Med over 30 års brancheerfaring og en årlig kapacitet på 8.000 tons højtydende magneter, understøtter Jinlun Magnet stabile materialeegenskaber og ensartet dimensionel nøjagtighed til industrielle applikationer.

Virksomhedens produktionsproces lægger vægt på:

• Kontrolleret kornorientering for forudsigelig magnetisk output

• Dimensionstolerancekontrol for segmenterede samlinger

• Karaktertilpasning baseret på temperatur- og koercitivitetskrav

Ofte stillede spørgsmål (FAQ)

Q1: Hvorfor vælge trapezformede magneter i stedet for rektangulære?
Trapezmagneter forbedrer magnetisk kredsløbskontinuitet i buede eller segmenterede samlinger, hvilket reducerer fluxtab sammenlignet med rektangulære former.

Q2: Er trapezsintrede NdFeB-magneter velegnede til højhastighedsmotorer?
Ja. Når de er korrekt specificeret for koercitivitet og temperaturmodstand, bruges de almindeligvis i højhastigheds roterende udstyr.

Q3: Kan magnetkvaliteten tilpasses til forskellige driftstemperaturer?
Ja. Forskellige NdFeB-kvaliteter kan vælges for at matche driftstemperaturområder og afmagnetiseringsmodstand.

Q4: Hvilke tolerancer er typiske for trapezformede magneter?
Tolerancer afhænger af størrelse og anvendelse, men præcisionsbearbejdning tillader ensartet vinkel- og dimensionskontrol velegnet til motorsamlinger.
