Den mest kraftfulde type magnet: Den komplette guide til sintrede NdFeB-magneter

Når ingeniører, producenter og videnskabsmænd har brug for den absolut stærkeste magnetiske kraft i det mindst mulige fodaftryk, hæver ét materiale sig konsekvent over alle andre: Sintret NdFeB magnet . Forkortelse for Neodymium Iron Boron, denne bemærkelsesværdige sjældne jordarters magnet har transformeret industrier fra elektriske køretøjer til medicinsk udstyr siden dens opfindelse i begyndelsen af ​​1980'erne. Forstå hvorfor Sintrede neodymmagneter holde denne krone - og hvordan man vælger den rigtige karakter til din ansøgning - er vigtig viden for enhver moderne ingeniør- eller indkøbsprofessionel.

Klik for at besøge vores produkter: Sintret NdFeB magnet

Hvad gør en magnet til "den mest kraftfulde"?

Magnetisk styrke er ikke en enkelt måling - det er en kombination af flere nøgleegenskaber, der tilsammen bestemmer, hvor nyttig en magnet er i virkelige applikationer. For at forstå hvorfor Sintrede NdFeB permanente magneter dominerer markedet, hjælper det først at forstå de målinger, der bruges til at evaluere alle magneter.

Nøglemålinger for magnetisk ydeevne

• Remanens (Br): Den magnetiske fluxtæthed, der er tilbage efter at magnetiseringsfeltet er fjernet. Højere Br betyder en stærkere magnet i hvile.
• Tvang (Hcj): Magnetens modstand mod afmagnetisering. Højere koercitivitet betyder, at magneten holder sin styrke under varme eller modstående felter.
• Maksimalt energiprodukt (BHmax): Udtrykt i MGOe (Mega Gauss Oersteds) eller kJ/m³ er dette det mest citerede tal for overordnet magnetstyrke. Sintret NdFeB magnets opnå BHmax-værdier på 26-54 MGOe, hvilket langt overgår alle andre kommercielle magnettyper.
• Driftstemperaturområde: Den maksimale temperatur, ved hvilken en magnet bevarer sine egenskaber uden irreversibelt tab.

Sintret NdFeB vs. andre magnettyper: En komplet sammenligning

Ikke alle magneter er skabt lige. Tabellen nedenfor sammenligner de mest almindelige permanentmagnetmaterialer på markedet, hvilket illustrerer hvorfor Sintrede Neodymium Jern Boron Magneter er almindeligt anerkendt som den mest kraftfulde type, der findes.

Dataene er utvetydige: Sintrede NdFeB permanente magneter tilbyder energitætheder op til 10 gange større end ferritmagneter og overstiger SmCo væsentligt til lavere materialeomkostninger, hvilket gør dem til standardvalget til højtydende applikationer verden over.

Sådan fremstilles sintrede NdFeB-magneter

Udtrykket "sintret" refererer til den fremstillingsproces, der giver disse magneter deres enestående tæthed og styrke. At forstå produktionsmetoden hjælper med at forklare både mulighederne og begrænsningerne ved Sintrede neodymmagneter .

Sintringsprocessen trin for trin

1. Forberedelse af råmateriale: Højrent neodym, jern og bor legeres sammen med valgfrie tilsætningsstoffer såsom dysprosium (Dy) eller terbium (Tb) for at øge koercitiviteten ved høje temperaturer.
2. Stripstøbning og hydrogenaffald: Legeringen støbes i tynde strimler og udsættes derefter for brintgas, hvilket får den til at knække til fint pulver ved korngrænserne.
3. Jet fræsning: Pulveret reduceres yderligere til en partikelstørrelse på 3-5 mikron ved hjælp af højtryksstråleformaling i en inert atmosfære for at forhindre oxidation.
4. Magnetisk justering og presning: Det fine pulver presses i et stærkt magnetfelt, der justerer de krystallinske korn i en enkelt retning for at maksimere anisotropi og dermed magnetisk styrke.
5. Sintring og varmebehandling: Compacts sintres ved ca. 1000-1100°C i en vakuumovn, hvorved kornene smelter sammen og opnås næsten teoretisk tæthed. Efterfølgende ældningsvarmebehandlinger optimerer mikrostrukturen.
6. Bearbejdning og overfladebelægning: Fordi Sintret NdFeB magnets er sprøde og tilbøjelige til korrosion, de er præcisionsbearbejdede til endelige dimensioner og derefter coatede (nikkel, zink, epoxy eller andre finish).
7. Magnetisering: De færdige dele magnetiseres i et kraftigt pulserende magnetfelt i den ønskede retning.

Sintret NdFeB magnet Grades Explained

Sintret NdFeB magnets er klassificeret efter kvalitet, som angiver deres maksimale energiprodukt og temperaturydelse. Navnekonventionen følger et standardformat: et tal, der repræsenterer BHmax, efterfulgt af bogstavsuffikser, der angiver koercivitet og temperaturklassificering.

Standardkvalitetsreferencetabel

Bogstavets suffikser - M (Medium), H (Høj), SH (Super Høj), UH (Ultra Høj), EH (Ekstrem Høj) — angive en stadig højere koercitivitet og maksimal driftstemperatur, typisk opnået ved at inkorporere tungere sjældne jordarters elementer som dysprosium. At vælge det rigtige Sintret NdFeB magnet kvalitet kræver afbalancering af magnetisk ydeevne mod termisk stabilitet og omkostninger.

Vigtigste anvendelser af sintrede NdFeB-magneter

Sintrede Neodymium Jern Boron Magneter er indlejret i stort set alle sektorer af den moderne økonomi. Deres uovertrufne kraft-til-størrelse-forhold muliggør teknologier, der ville være umulige med svagere magnettyper.

Elbiler (EV) og hybridbiler

Trækmotorerne i de fleste elektriske batterikøretøjer er afhængige af Højkvalitets sintrede NdFeB-magneter , typisk i SH- eller UH-klasseområdet. En enkelt EV-motor kan indeholde 1-3 kg sintrede neodymmagneter. Den høje momenttæthed, de giver, er grundlæggende for et kompakt, effektivt motordesign. Efterhånden som den globale brug af elbiler accelererer, vil efterspørgslen efter Sintrede NdFeB permanente magneter forventes at vokse dramatisk gennem 2030'erne.

Vindkraftgeneratorer

Direkte drevne vindmøller, som eliminerer gearkassen for forbedret pålidelighed og effektivitet, bruger store mængder Sintret NdFeB magnets i deres permanentmagnetgeneratorer. Især offshore vindanlæg foretrækker permanente magnetgeneratorer Sintrede neodymmagneter fordi de reducerer vedligeholdelseskravene i svært tilgængelige havmiljøer.

Medicinsk udstyr og MR-systemer

Magnetic Resonance Imaging (MRI) maskiner, høreapparater, medicinafgivelsessystemer og kirurgiske robotkomponenter udnytter alle den overlegne feltstyrke af Sintret NdFeB magnets . I høreapparater og cochleaimplantater, miniaturiseret Sintrede neodymmagneter leverer pålidelig ydeevne i en ekstremt kompakt formfaktor.

Forbrugerelektronik

Harddiske (HDD'er), smartphone-vibrationsmotorer, højttalere, øretelefoner og kameraets autofokusmekanismer indeholder alle Sintret NdFeB magnets . Skub for tyndere, lettere enheder gør den høje energitæthed af Sintrede Neodymium Jern Boron Magneter uundværlig i denne sektor.

Industriel automation og robotik

Servomotorer, lineære aktuatorer, magnetiske koblinger og løftesystemer på fabrikker og lagre afhænger af den forudsigelige, kraftfulde ydeevne af Sintrede NdFeB permanente magneter . Efterhånden som Industri 4.0 og robotautomatisering ekspanderer globalt, øges også disse magneters rolle i præcisionsbevægelseskontrol.

Overfladebelægninger til sintrede NdFeB-magneter

En af de primære begrænsninger ved Sintret NdFeB magnets er deres modtagelighed for korrosion. Den neodymrige korngrænsefase oxiderer hurtigt i fugtige eller saltholdige miljøer. Beskyttende belægninger er derfor essentielle til de fleste anvendelser.

Sintret NdFeB vs. Bonded NdFeB: Hvilken skal du vælge?

Begge dele Sintret NdFeB magnets og bundne NdFeB-magneter bruger det samme kernemateriale, men de adskiller sig væsentligt med hensyn til fremstilling, ydeevne og egnethed til forskellige applikationer.

• Magnetisk styrke: Sintret NdFeB magnets er 3-5 gange stærkere end bundne NdFeB-magneter af samme størrelse. Sintring opnår næsten fuld teoretisk tæthed, mens binding introducerer et bindemiddel, der fortynder den magnetiske ydeevne.
• Form kompleksitet: Bonded NdFeB kan støbes til komplekse geometrier (tynde ringe, flerpolede mønstre), som er svære eller umulige at opnå gennem sintring og bearbejdning.
• Dimensionstolerance: Bondede magneter giver strammere tolerancer som støbt; Sintrede neodymmagneter kræver eftersintringsbearbejdning for at opnå præcision.
• Korrosionsbestandighed: Bonded NdFeB er lidt mere modstandsdygtig på grund af polymerbindemidlet, der indkapsler det magnetiske pulver, men ingen af typerne er i sagens natur korrosionssikre.
• Bedst til høj ydeevne: Når maksimal magnetisk kraft er prioriteret, Sintrede NdFeB permanente magneter er det klare valg.

Håndtering, opbevaring og sikkerhedshensyn

Sintret NdFeB magnets , især større kvaliteter, kræver omhyggelig håndtering. Deres ekstreme tiltrækningskraft kan udgøre alvorlige risici, hvis de håndteres forkert.

• Klemningsfare: To store Sintrede neodymmagneter at klikke sammen kan brække knogler eller fange hud. Brug altid skilleplader og beskyttelseshandsker.
• Skørhed: På trods af deres magnetiske sejhed, Sintret NdFeB magnets er mekanisk sprøde og vil splintres eller splintres, hvis de får lov til at kollidere med hastighed.
• Pacemakerinterferens: Hold dig stærk Sintrede Neodymium Jern Boron Magneter væk fra personer med pacemakere eller andet implanteret medicinsk udstyr.
• Elektronisk udstyr: Opbevaring og transport Sintret NdFeB magnets langt væk fra kreditkort, harddiske og følsom elektronisk instrumentering.
• Temperatur: Udsæt ikke Sintret NdFeB magnets til temperaturer over deres nominelle maksimum. Overskridelse af Curie-temperaturen forårsager irreversibel afmagnetisering.

Globalt marked og forsyningskæde for sintrede NdFeB-magneter

Kina dominerer i øjeblikket den globale produktion af Sintrede NdFeB permanente magneter , der tegner sig for over 85 % af verdensproduktionen på grund af sine enorme mineralreserver af sjældne jordarter og etablerede forarbejdningsinfrastruktur. Denne koncentration af udbuddet har drevet strategiske bekymringer i vestlige regeringer, hvilket har ført til investeringer i alternative sjældne jordarters forsyningskæder i Australien, USA og Europa.

De vigtigste markedsdrivere omfatter:

• EV adoption: Hvert elektrisk køretøj bruger væsentligt mere Sintret NdFeB magnet materiale end konventionelle køretøjer.
• Udvidelse af vedvarende energi: Vindmølleinstallationer verden over er et voksende slutmarked.
• Vækst i forbrugerelektronik: Miniaturiseringstendenser kræver fortsat højeffektive magnetiske materialer.
• Dysprosium forsyningsbegrænsninger: Høj temperatur kvaliteter af Sintret NdFeB magnets kræver dysprosium, et langt sjældnere element af sjældne jordarter, hvilket skaber pris- og udbudsvolatilitet for førsteklasses kvaliteter.

Ofte stillede spørgsmål om sintrede NdFeB-magneter

Q1: Er sintrede NdFeB-magneter de stærkeste magneter i verden?

Blandt kommercielt tilgængelige permanente magneter, ja. Sintret NdFeB magnets opnå det højeste energiprodukt (BHmax) af ethvert kendt permanent magnetmateriale, med topkvalitets N52, der når over 52 MGOe. Elektromagneter og superledende magneter, der bruges i forskning, kan generere langt stærkere felter, men de er ikke permanente og kræver kontinuerlig strømtilførsel.

Q2: Hvad er den maksimale driftstemperatur for sintrede NdFeB-magneter?

Dette afhænger meget af karakteren. Standard N-grad Sintret NdFeB magnets er vurderet til 80°C. Med tilsætning af dysprosium eller terbium vurderes kvaliteter som UH og EH til henholdsvis 180°C og 200°C. Curie-temperaturen - punktet for fuldstændig afmagnetisering - er cirka 310-340 °C for de fleste Sintrede Neodymium Jern Boron Magneter .

Q3: Mister sintrede NdFeB-magneter deres magnetisme over tid?

Under normale driftsforhold inden for deres nominelle temperaturområde, Sintrede NdFeB permanente magneter miste mindre end 1 % af deres flux over 100 år. Afmagnetisering er primært forårsaget af varme, modsatte magnetfelter, der overstiger koercivitetstærsklen, eller mekanisk stød - ikke tid alene.

Q4: Kan sintrede NdFeB-magneter skæres eller bores?

Sintret NdFeB magnets kan bearbejdes ved hjælp af diamantværktøj og slibeskiver, men de er skøre og kræver omhyggelig, langsom skæring med kølemiddel. Standard bore- eller skæreværktøj vil beskadige både værktøjet og magneten. Det anbefales kraftigt at specificere endelige dimensioner til producenten i stedet for at forsøge at bearbejde i marken. Bearbejdning genererer også fint neodympulver, som er brandfarligt og kræver passende forholdsregler.

Q5: Hvilke former er tilgængelige for sintrede NdFeB-magneter?

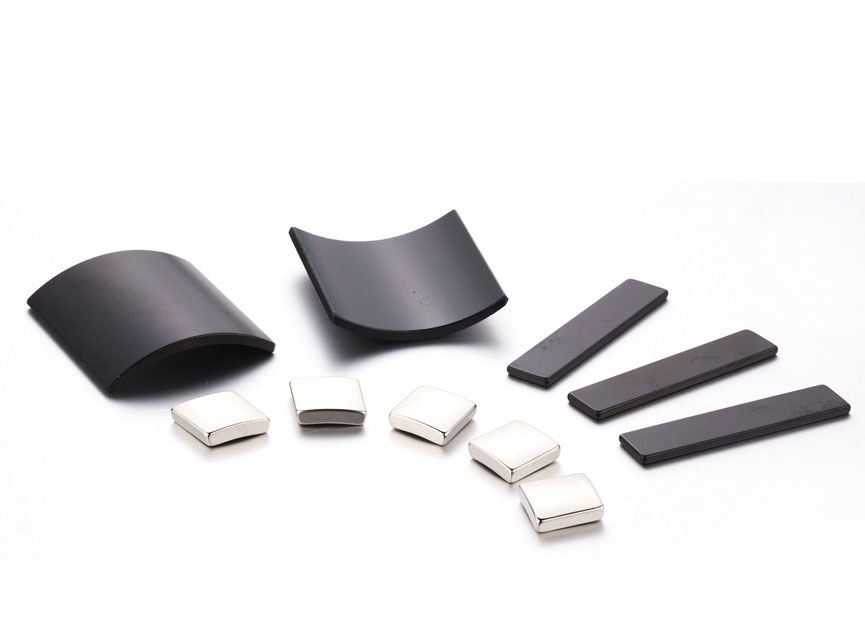

Sintret NdFeB magnets kan fremstilles i en lang række standardformer, herunder blokke/rektangler, skiver, ringe, buer/segmenter og cylindre. Brugerdefinerede former er mulige gennem præcisionsbearbejdning. Buesegmenter er meget udbredt i motorrotorer, mens skive- og blokgeometrier er mest almindelige til fastholdelses-, sensor- og generelle applikationer.

Q6: Hvordan vælger jeg den rigtige kvalitet af sintrede NdFeB-magnet?

Karaktervalg for Sintrede NdFeB permanente magneter involverer tre hovedfaktorer: (1) den krævede magnetiske feltstyrke eller trækkraft til din applikation, (2) den maksimale driftstemperatur, magneten vil støde på under brug, og (3) dit budget, da højere ydeevne kvaliteter og dem, der indeholder dysprosium, har en betydelig prispræmie. Til lavtemperaturapplikationer, der kræver maksimal styrke, er N52 det bedste valg. Til automotive eller industrielle applikationer, der involverer varme, er SH-, UH- eller EH-kvaliteter mere passende.

Q7: Er sintrede NdFeB-magneter RoHS-kompatible?

Basislegeringen af Sintret NdFeB magnets (Nd, Fe, B og almindelige tilsætningsstoffer) indeholder ikke i sagens natur stoffer, der er begrænset af RoHS. Visse overfladebelægningsprocesser kan dog involvere begrænsede stoffer. Fornikling kan for eksempel være RoHS-kompatibel med korrekt proceskontrol. Bekræft altid RoHS-overensstemmelsesdokumentation med din specifikke leverandør ved indkøb Sintrede neodymmagneter til forbrugerelektronik eller EU-markedsprodukter.

Konklusion: Hvorfor sintrede NdFeB-magneter forbliver industristandarden

Årtier efter deres kommercielle introduktion, Sintret NdFeB magnets forbliver det ubestridte benchmark for permanent magnet ydeevne. Intet andet kommercielt levedygtigt materiale kommer i nærheden af ​​at matche deres kombination af energitæthed, koercitivitet og relativt overkommelige omkostninger. Fra motorerne, der driver globale elbiler til miniatureaktuatorerne i medicinsk udstyr, Sintrede Neodymium Jern Boron Magneter stille og roligt styrke den moderne verden.

At vælge den korrekte kvalitet - uanset om standard N-serien til rumtemperaturapplikationer eller højkoercivitet UH- og EH-kvaliteter til krævende termiske miljøer - er nøglebeslutningen for ingeniører og indkøbsteams. Med den rigtige kvalitet, belægning og dimensionelle specifikation, Sintrede NdFeB permanente magneter leverer årtiers pålidelig, vedligeholdelsesfri ydeevne.

I takt med at verden accelererer sin overgang til ren energi og elektrificeret transport, er vigtigheden af Sintret NdFeB magnets i den globale forsyningskæde vil kun vokse. At forstå denne teknologi i dag er afgørende forberedelse til morgendagens ingeniør- og indkøbsudfordringer.
