Hvad blokerer magnetfelter? En komplet guide til magnetisk afskærmning

Ferromagnetiske materialer - såsom mu-metal, blødt jern og elektrisk stål - er de mest effektive materialer, der blokerer magnetiske felter. Disse materialer virker ved at omdirigere magnetisk flux gennem sig selv i stedet for at lade den passere ind i et beskyttet område. Denne artikel forklarer præcis, hvordan magnetisk afskærmning fungerer, hvilke materialer der yder bedst, når forskellige tilgange er nødvendige, og besvarer de mest almindelige spørgsmål, folk har om blokering af magnetiske felter

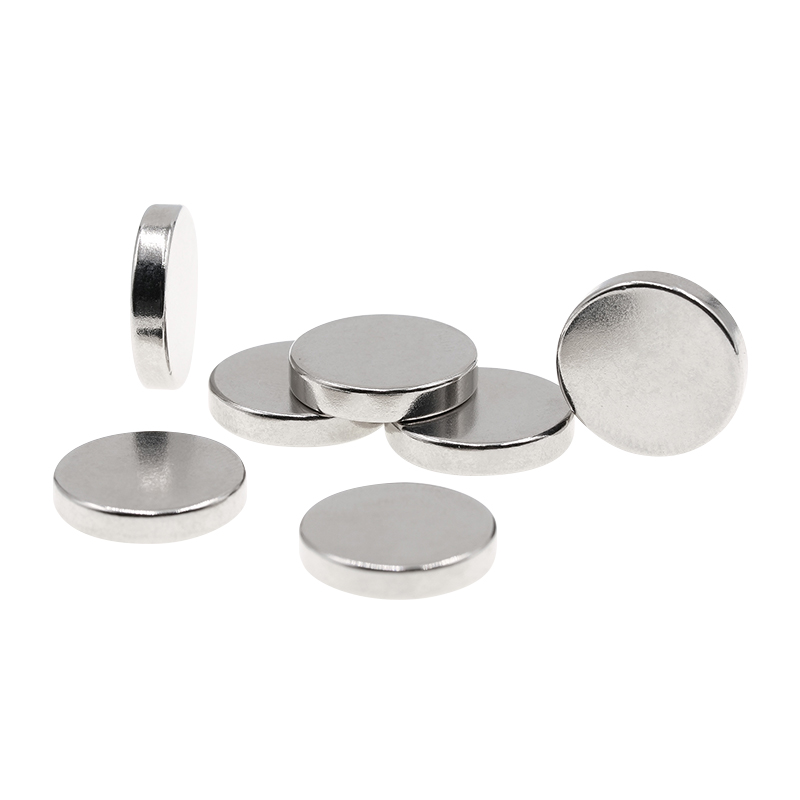

Klik for at besøge vores produkter: Sintret NdFeB magnet

Hvordan magnetisk afskærmning virker

Magnetiske felter kan ikke blot "blokeres" på samme måde som lys blokeres af en uigennemsigtig overflade. I stedet fungerer magnetisk afskærmning ved at give en sti med lav modstand - kendt som en lav magnetisk reluktansbane — der leder marklinjer væk fra det beskyttede område. Skjoldmaterialet absorberer og omdirigerer fluxen, hvilket reducerer styrken af ​​feltet inde i eller bagved skjoldet.

Effektiviteten af et afskærmningsmateriale måles ved dets magnetisk permeabilitet — hvor let materialet tillader magnetiske feltlinjer at passere gennem det. Jo højere permeabiliteten er, jo mere effektivt tiltrækker og kanaliserer den magnetisk flux, og desto bedre skærmer den derfor.

To fundamentalt forskellige typer magnetfelter kræver forskellige afskærmningsstrategier:

• Statiske (DC) magnetiske felter — produceret af permanente magneter og jordens geomagnetiske felt. Bedst afskærmet med ferromagnetiske metaller med høj permeabilitet.
• Alternerende (AC) elektromagnetiske felter (EMF) — produceret af elledninger, motorer og elektronik. Kræv ledende materialer, der genererer hvirvelstrømme for at modvirke det skiftende felt.

Materialeer, der blokerer magnetiske felter

1. Mu-metal (nikkel-jernlegering)

Mu-metal betragtes bredt som bedste materiale til at blokere statiske magnetiske felter . Det er en blød magnetisk legering bestående af cirka 77 % nikkel, 15 % jern og spormængder af kobber og molybdæn. Dens relative permeabilitet kan overstige 100.000 - hvilket betyder, at den kanaliserer magnetisk flux op til 100.000 gange lettere end ledig plads.

Mu-metal bruges i følsomt elektronisk udstyr, MRI-maskiner, videnskabelige instrumenter og lydtransformatorer. Det er dog dyrt og skal omhyggeligt udglødes (varmebehandles) efter formning, da mekanisk belastning reducerer dets permeabilitet. Den er også forholdsvis tynd og let, hvilket gør den praktisk til at omslutte følsomme komponenter.

2. Blødt jern og lavkulstofstål

Blødt jern og stål med lavt kulstofindhold er de mest omkostningseffektive ferromagnetiske afskærmningsmaterialer. Med relative permeabiliteter i intervallet 1.000-5.000 matcher de ikke mu-metal, men de er langt billigere og mekanisk robuste. De er almindeligt anvendt i transformere, motorhuse og industrielle afskærmningsskabe.

Tykkelsen af ​​skjoldet har betydning: tykkere blødt jern giver stærkere dæmpning. Stålkabinetter bruges ofte som en første forsvarslinje, med mu-metal foring tilføjet til kritiske indre lag i præcisionsapplikationer.

3. Elektrisk stål (siliciumstål)

Elektrisk stål , også kaldet siliciumstål, er en jernlegering med siliciumindhold på 1-4,5 %. Silicium forbedrer den elektriske modstand (reducerer energitab fra hvirvelstrømme) og øger permeabiliteten i visse orienteringer. Det er standardmaterialet til transformerkerner og elektriske motorlamineringer, hvor det skal håndtere vekslende magnetiske felter effektivt uden overdreven varmeudvikling.

4. Aluminium og kobber (til AC/EMF-afskærmning)

Aluminium og kobber er ikke-magnetiske, men er fremragende ledere af elektricitet. For vekslende magnetiske felter og elektromagnetisk interferens (EMI) , giver disse metaller afskærmning gennem induktion af hvirvelstrømme. Når et vekslende magnetfelt kommer ind i en leder, inducerer det cirkulære strømme, der genererer et modsat magnetfelt, hvilket effektivt dæmper det oprindelige felt.

Kobber er tungere og dyrere end aluminium, men giver højere ledningsevne. Aluminium er lettere og foretrækkes ofte til store afskærmningsskabe. Ingen af ​​materialerne er effektive mod statiske magnetfelter.

5. Ferritmaterialer

Ferrit er en keramisk forbindelse fremstillet af jernoxid kombineret med andre metaloxider (såsom mangan, zink eller nikkel). Ferritter har høj elektrisk modstand , hvilket gør dem særligt effektive ved høje frekvenser, hvor hvirvelstrømtab ville overophede metalliske skjolde. Ferritperler, -kerner og -fliser er meget brugt i elektronik til at undertrykke højfrekvent EMI og radiofrekvensinterferens (RFI).

6. Superledere

Ved ekstremt lave temperaturer udviser superledende materialer Meissner effekt — de udstøder magnetiske felter fuldstændigt fra deres indre, hvilket skaber perfekt magnetisk afskærmning. Dette bruges i avanceret fysikforskning og kvanteberegningsapplikationer. Kravet om kryogen køling gør imidlertid superledere upraktiske til daglig afskærmning.

Sammenligning af magnetisk afskærmningsmateriale

Tabellen nedenfor sammenligner de mest almindeligt anvendte materialer til blokering af magnetiske felter på tværs af nøgleydelser og praktiske kriterier:

Hvad blokerer IKKE magnetiske felter?

Mange mennesker er overraskede over at høre, at almindelige materialer giver ringe eller ingen beskyttelse mod magnetiske felter. Forståelse af disse begrænsninger er afgørende for korrekt afskærmningsdesign.

• Plast og gummi: Disse ikke-ledende materialer er fuldstændig gennemsigtige for magnetiske felter af alle frekvenser.
• Træ: Ingen afskærmningsegenskaber af nogen art.
• Glas: Fuldt gennemsigtig for både statiske og vekslende magnetiske felter.
• Lead: På trods af at det er forbundet med strålingsafskærmning, har bly ingen specielle magnetiske afskærmningsegenskaber.
• Rustfrit stål (austenitisk): De almindelige 304 og 316 kvaliteter af rustfrit stål er ikke-magnetiske på grund af deres krystalstruktur, hvilket giver ringe magnetisk afskærmning. Kun ferritiske og martensitiske kvaliteter er magnetisk nyttige.
• Beton og mursten: Ingen magnetisk afskærmningseffekt.
• Vand: Vand er diamagnetisk, men kun i en ekstremt lille grad - i det væsentlige ingen praktisk afskærmningseffekt.

Almindelige anvendelser af magnetisk afskærmning

Medicinsk billeddannelse (MRI)

MR-maskiner genererer ekstremt kraftige magnetfelter (1,5T til 7T). Afskærmning af rummet med mu-metal og andre ferromagnetiske materialer forhindrer feltet i at forstyrre nærliggende elektronisk udstyr og forhindrer eksterne ferromagnetiske genstande i at blive tiltrukket ind i maskinen - hvilket kan være livstruende.

Forbrugerelektronik

Smartphones, bærbare computere og lydudstyr inkluderer interne magnetiske afskærmningslag - ofte lavet af tynde mu-metalfolie eller ferritplader - for at forhindre magnetfelterne i højttalere, motorer og trådløse opladningsspoler i at forstyrre andre komponenter såsom sensorer eller skærme.

Strømtransformatorer og distributionsudstyr

Transformatorkerner lavet af elektrisk stål leder effektivt og indeholder vekslende magnetisk flux, maksimerer energioverførselseffektiviteten og minimerer herreløse felter. Stålkabinetter omkring distributionstransformatorer reducerer yderligere det eksterne magnetfelts fodaftryk.

Militær og forsvar

Flådefartøjer bruger afmagnetiseringssystemer og magnetisk afskærmning for at reducere deres magnetiske signatur, hvilket gør dem sværere at opdage af magnetisk udløste miner. Følsom ombordelektronik er også afskærmet fra skibets egen store magnetiske infrastruktur.

Videnskabelige forskningsinstrumenter

Elektronmikroskoper, magnetometre og partikelacceleratorkomponenter skal være afskærmet fra omgivende magnetiske felter (inklusive jordens felt) for at fungere nøjagtigt. Multi-lags mu-metal kabinetter kan reducere det indre felt til næsten nul til sådanne applikationer.

Trådløs opladning og betalingskort

Tynde ferritplader er placeret bag trådløse opladningsspoler i telefoner og smartwatches for at forhindre det vekslende magnetiske felt i at opvarme metalenhedskomponenter og for at forbedre koblingseffektiviteten. Kreditkort med magnetstriber indeholder lignende tynde afskærmningslag.

Statisk magnetisk afskærmning vs. EMF-afskærmning: nøgleforskelle

At vælge den rigtige afskærmningstilgang kræver forståelse for, om du har at gøre med et statisk magnetfelt eller et tidsvarierende elektromagnetisk felt. Tabellen nedenfor opsummerer de vigtigste forskelle:

Huddybdekonceptet

For AC-magnetiske felter huddybde er en kritisk designparameter. Den beskriver, hvor dybt et vekslende elektromagnetisk felt trænger ind i en leder, før det dæmpes til 1/e (~37%) af dens overfladeværdi. Ved højere frekvenser falder huddybden - hvilket betyder, at tyndere skjolde er effektive. Ved lavere frekvenser (som 50-60 Hz strømledningsfrekvenser) er huddybden stor, hvilket kræver tykkere eller mere ledende materialer for effektiv afskærmning.

Ofte stillede spørgsmål (FAQ)

Konklusion

At forstå, hvad der blokerer for magnetiske felter, kræver, at du kender den type felt, du har at gøre med. For statiske magnetiske felter er ferromagnetiske materialer med høj permeabilitet - især mu-metal, blødt jern og elektrisk stål - de bedste valg. Til vekslende elektromagnetiske felter og EMI giver ledende materialer som kobber og aluminium, samt ferritkompositter, effektiv afskærmning gennem hvirvelstrømsmekanismer.

Intet enkelt materiale fungerer perfekt i alle situationer. De bedste magnetiske afskærmningsløsninger er konstrueret til applikationens specifikke felttype, frekvensområde, feltstyrke og geometriske krav. I krævende applikationer kombineres flere lag af forskellige materialer for at opnå den nødvendige dæmpning på tværs af en lang række felttyper og frekvenser.

Nøgle praktiske takeaways: brug mu-metal til præcis statisk afskærmning , elektrisk stål til transformer og motorafskærmning , kobber eller aluminium til AC- og RF-skabe , og ferrit til højfrekvent EMI-undertrykkelse . Undgå at antage, at almindelige materialer som plastik, beton eller glas giver nogen beskyttelse - det gør de ikke.
