Hvad er magnetkvaliteter, og hvordan påvirker de ydeevnen?

Magnetkvaliteter er standardiserede numeriske og bogstavkoder, der beskriver magnetstyrken, temperaturmodstanden og koercitiviteten af ​​en magnet - og valg af den forkerte kvalitet kan forårsage udstyrsfejl, energitab eller sikkerhedsrisici. Uanset om du vælger en magnet til en elektrisk motor, et medicinsk udstyr, en industriel sensor eller et gør-det-selv-projekt, forstå magnetkvaliteter er det vigtigste enkelttrin i udvælgelsesprocessen. Denne vejledning forklarer alle større karaktersystemer, sammenligner vigtige præstationsmålinger og hjælper dig med at vælge den rigtige magnet til netop din applikation.

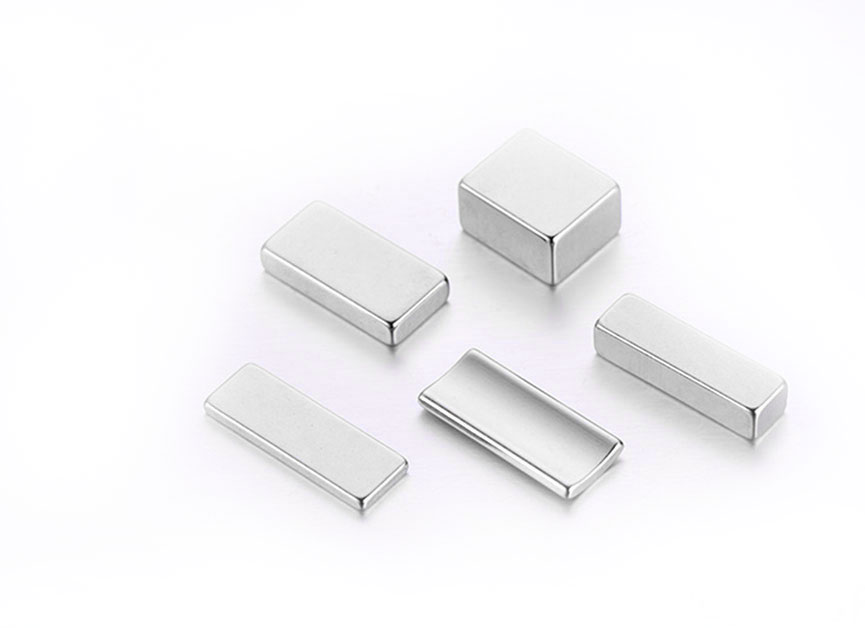

Klik for at besøge vores produkter: Sintret NdFeB magnet

Hvad betyder magnetkarakterer egentlig?

En magnetkvalitet er en kortfattet kode, der koder for tre kritiske magnetiske egenskaber: maksimalt energiprodukt (BHmax), restfluxtæthed (Br) og tvangskraft (Hc) - som alle bestemmer, hvor kraftigt og pålideligt en magnet vil fungere i et givet miljø.

Hver magnettype har sit eget graderingssystem. Neodym (NdFeB) magneter bruger et "N" præfiks efterfulgt af et tal (f.eks. N35, N52), mens samarium koboltmagneter bruger betegnelser som SmCo18 eller SmCo26. Alnico-magneter bruger kvalitet 1 til 9, og ferritmagneter (keramiske) er klassificeret som C1 til C8 eller af Y-serien i kinesiske standarder.

Forstå tallene og bogstaverne i en magnetkvalitet kode afslører alt om, hvordan magneten vil opføre sig:

• Nummeret i neodymkvaliteter refererer til det maksimale energiprodukt i Mega-Gauss-Oersteds (MGOe). N52 har en BHmax på cirka 52 MGOe - den højeste kommercielt tilgængelige kvalitet.
• Bogstavsuffikset (M, H, SH, UH, EH, AH) angiver magnetens maksimale driftstemperatur og egenkoercitivitet.
• Intet suffiks (f.eks. N35, N42) betyder standard temperaturmodstand op til ca. 80°C (176°F).

De tre magnetiske kerneegenskaber bag hver magnetkvalitet

Hver magnetkvalitet er defineret af tre målbare egenskaber, der tilsammen bestemmer den virkelige verdens ydeevne: resterende fluxtæthed (Br), tvangskraft (Hc) og maksimalt energiprodukt (BHmax).

1. Residual Flux Density (Br)

Br måler styrken af det magnetiske felt, en magnet producerer, efter at magnetiseringsfeltet er fjernet. Det udtrykkes i Tesla (T) eller Gauss (G), hvor 1 Tesla = 10.000 Gauss. En klasse N52 neodymmagnet har en Br på cirka 1,44-1,52 T, mens en N35-magnet måler omkring 1,17-1,22 T. Højere Br betyder en stærkere trækkraft for en given magnetstørrelse.

2. Tvangskraft (Hc)

Hc er modstanden af en magnet til afmagnetisering - hvor svært det er at fjerne magnetens felt ved hjælp af en modsatrettet magnetisk kraft eller forhøjet temperatur. Det måles i Ørsteds (Oe) eller kA/m. Højere temperaturbetegnelser (H, SH, UH, EH) opnår højere koercivitet på bekostning af let reduceret Br. For motorer og generatorer, hvor magneten vender mod stærke modsatrettede felter, er koercivitet ofte vigtigere end rå trækstyrke.

3. Maksimalt energiprodukt (BHmax)

BHmax er det vigtigste enkelt tal i enhver magnetkvalitet . Udtrykt i MGOe (Mega-Gauss-Oersteds) eller kJ/m³ repræsenterer det tætheden af ​​magnetisk energi lagret i materialet. En højere BHmax betyder, at du kan bruge en fysisk mindre magnet til at opnå den samme holde- eller løftekraft, hvilket betyder enormt meget i applikationer, hvor plads og vægt er begrænset - såsom elektriske køretøjsmotorer, rumfartskomponenter og miniaturiseret elektronik.

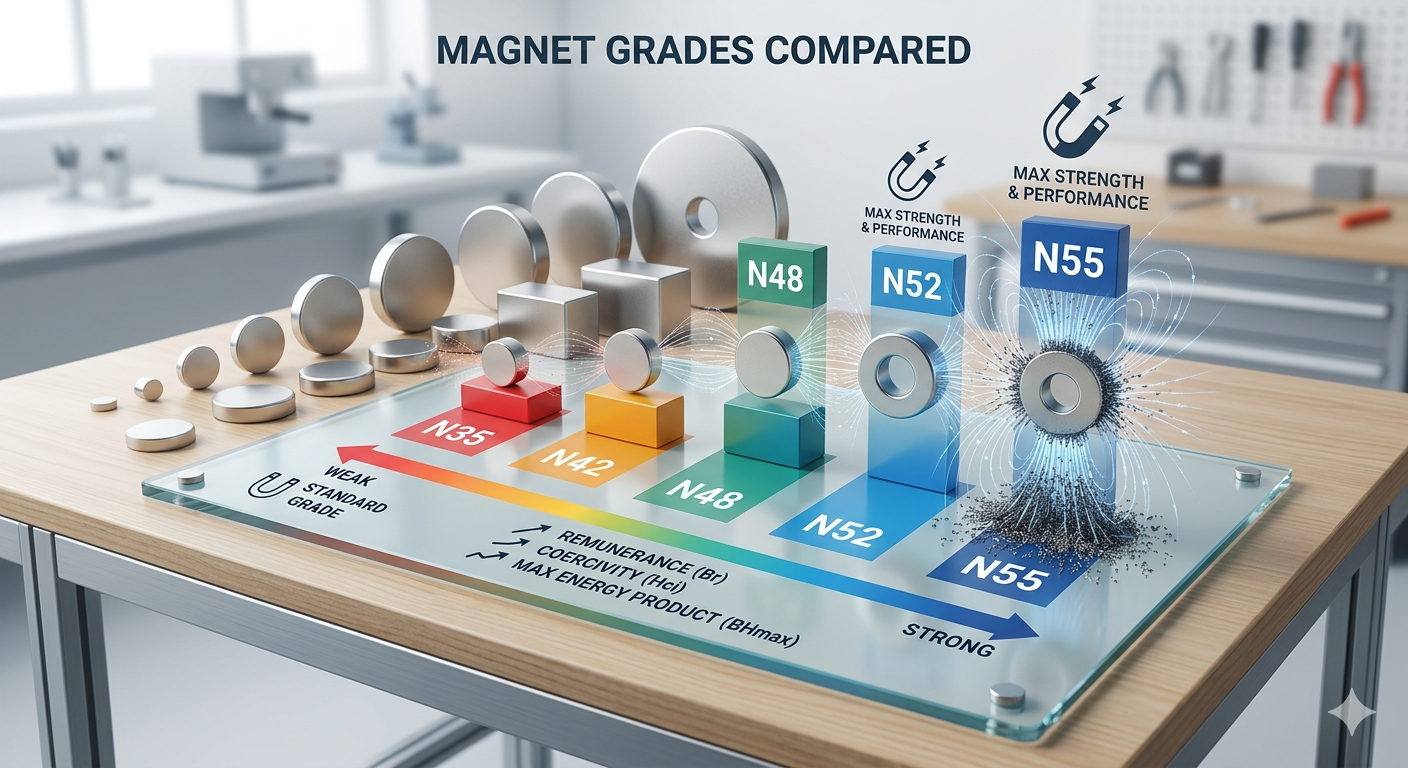

Neodymium magnetkvaliteter forklaret: Fra N35 til N52 og videre

Neodymiummagneter er de stærkeste permanente magneter, der er tilgængelige kommercielt, og deres kvalitetssystem - der spænder fra N35 til N52 - er den mest omtalte magnetkvalitetsklassifikation inden for teknik og fremstilling i dag.

"N"-præfikset står for neodymjernbor (NdFeB). Tallet efter angiver BHmax-værdien i MGOe. Det valgfrie bogstavsuffiks angiver den maksimale driftstemperatur og koercivitetsklasse:

• Intet suffiks (standard): Max driftstemperatur ~80°C
• M (medium): Max driftstemperatur ~100°C
• H (Høj): Max driftstemperatur ~120°C
• SH (superhøj): Max driftstemperatur ~150°C
• UH (Ultra High): Max driftstemperatur ~180°C
• EH (Ekstrem høj): Max driftstemperatur ~200°C
• AH (Aerospace High): Max driftstemperatur ~230°C

Tabel: Neodym-magnetkvaliteter sammenlignet med BHmax, resterende fluxtæthed, temperaturklassificering og typisk anvendelse.

En kritisk afvejning: Efterhånden som karaktertallet stiger (stærkere BHmax), bliver magneten mere skør og mere modtagelig over for korrosion. N52-magneter er mekanisk skrøbelige og kræver beskyttende belægninger (nikkel, epoxy eller guldbelægning) i de fleste applikationer. N35-magneter er forholdsvis mere holdbare og nemmere at håndtere sikkert.

Samarium kobolt Magnet Karakterr: Højtemperaturalternativet

Samarium-kobolt (SmCo)-magneter tilbyder magnetkvaliteter, der modstår temperaturer op til 350°C - hvilket gør dem til det foretrukne valg til rumfarts-, forsvars- og industrielle applikationer med høj varme, hvor neodym-kvaliteter ville slå katastrofalt fejl.

SmCo-magneter kommer i to hovedserier, hver med særskilte karakteristika:

SmCo Serie 1:5 (SmCo5)

Disse kvaliteter (SmCo14 til SmCo20) har BHmax-værdier fra 14 til 20 MGOe. Selvom det er lavere i absolut energiprodukt end neodym, udviser SmCo5-kvaliteter ekstremt høj koercitivitet - typisk 700-900 kA/m - hvilket gør dem praktisk talt immune over for afmagnetisering. De fungerer pålideligt op til 250°C og bruges i præcisionsinstrumenter, mikrobølgeenheder og vandrende bølgerør.

SmCo Series 2:17 (Sm₂Co₁₇)

Disse kvaliteter (SmCo22 til SmCo32) opnår BHmax-værdier på 22-32 MGOe - nærmer sig lavere neodym-kvaliteter, mens de bevarer fuld temperaturmodstand op til 350°C. Den iboende koercitivitet af Sm₂Co17-kvaliteter når 1.600 kA/m eller højere, den højeste af ethvert kommercielt permanentmagnetmateriale. Anvendelser omfatter jetmotorsensorer, satellitkomponenter og boreværktøj til olieboring.

Tabel: Samarium koboltmagnetkvaliteter efter energiprodukt, maksimal temperatur og koercitivitet.

Alnico Magnet Grades: Den klassiske performer til høj temperatur stabilitet

Alnico-magnetkvaliteter (1 til 9) tilbyder de højeste driftstemperaturer af enhver kommerciel permanentmagnet - op til 540°C - men med betydeligt lavere koercitivitet end sjældne jordarters kvaliteter, hvilket gør dem kun egnede til applikationer med lav risiko for afmagnetisering.

Alnico er en legering af aluminium (Al), nikkel (Ni) og kobolt (Co) - deraf navnet. Karakternummeret afspejler legeringssammensætningen og fremstillingsmetoden (støbt vs. sintret). Støbte alnico-kvaliteter (Alnico 1-9) er isotrope eller anisotrope, med BHmax-værdier fra 1,4 MGOe (Alnico 1) til 10,5 MGOe (Alnico 9). Sintrede alnico-kvaliteter giver lidt lavere magnetisk ydeevne, men større dimensionskonsistens.

Nøgleapplikationer til alnico-kvaliteter omfatter elektriske guitar pickupper, analoge sensorer, relæer, højttalere og magnetronrør. På trods af lav koercivitet (typisk 50-160 kA/m) bevarer alnico-magneter deres magnetisering pålideligt i stabile, ikke-reverserende miljøer ved ekstreme temperaturer, hvor neodym- og SmCo-kvaliteter ville nedbrydes eller oxideres.

Ferrit (keramisk) magnetkvaliteter: Den omkostningseffektive arbejdshest

Ferritmagnetkvaliteter - klassificeret som C1 til C8 i nordamerikanske standarder eller Y10 til og med Y40 i det kinesiske/ISO-system - leverer moderat magnetisk ydeevne til den laveste pris pr. kilogram af ethvert permanent magnetmateriale, hvilket gør dem til den mest udbredte magnettype i verden.

Ferrit (keramiske) magneter er lavet af jernoxid kombineret med strontium eller bariumcarbonat. De er hårde, skøre, korrosionsbestandige og billige - en 10 lb pose ferritmagnetmateriale koster en brøkdel af tilsvarende neodymmateriale. BHmax-værdier for ferritkvaliteter spænder fra 1,0 MGOe (C1) til 4,0 MGOe (C8), hvilket er cirka 10-12 gange lavere end neodymkvaliteter i topklasse.

Tabel: Ferrit (keramiske) magnetkvaliteter i amerikanske og ISO/Kina-standarder med centrale magnetiske egenskaber.

Ferritmagneter er korrosionsbestandige uden belægninger, modstår temperaturer op til 250°C og er det foretrukne valg til applikationer, hvor stor volumen, lav pris og moderat styrke er prioriteter - såsom køleskabsdørtætninger, små jævnstrømsmotorer i husholdningsapparater og magnetiske separationssystemer.

Magnetkarakterer efter type: En head-to-head præstationssammenligning

Når man sammenligner magnetkvaliteter på tværs af forskellige materialetyper, leder neodym i rå magnetisk styrke, samarium-kobolt-ledere i temperaturmodstand, alnico-ledere i termisk stabilitet og ferrit-ledere i omkostningseffektivitet - hver klassefamilie har et domæne, hvor den er uovertruffen.

Tabel: Sammenligning af magnetkvaliteter på tværs af materialer efter nøgleydelse og fysiske egenskaber.

Sådan vælger du den rigtige magnetkvalitet til din applikation

Valg af den korrekte magnetkvalitet kræver besvarelse af fire spørgsmål: Hvilken styrke er nødvendig? Hvilken temperatur vil magneten nå? Vil det møde modsatrettede magnetfelter? Og hvad er størrelsen og budgetbegrænsningen?

Trin 1: Definer den påkrævede holde- eller løftekraft

Start med kraftbehovet i pund eller Newton. Højere kvalitet neodymmagneter kan levere trækkræfter på mere end 600 lbs fra en disk kun 3 tommer i diameter. En klasse N52 2"×1"×½" blokmagnet, for eksempel, leverer cirka 110 lbs (490 N) trækkraft mod en ståloverflade - nyttige data, når du vælger en kvalitet til fastspænding, fastspænding eller løfteapplikationer.

Trin 2: Vurder driftstemperaturen

Dette er den mest almindeligt oversete faktor i magnetkvalitet udvalg. En standard N42-magnet begynder permanent at miste magnetisering over 80°C. Hvis din applikation involverer motorvarme, motorrum eller industrielle ovne, skal du enten gå op til en N42H, N42SH eller N42UH kvalitet - eller skifte helt til samarium kobolt eller alnico kvaliteter for de højeste termiske miljøer.

Trin 3: Evaluer risikoen for afmagnetisering

Anvendelser, hvor magneten er omgivet af modsatrettede felter - såsom i motorer, generatorer eller MRI-afskærmning - kræver kvaliteter med høj koercitivitet. I disse scenarier kan valget af en karakter med et SH- eller UH-suffiks frem for en standardkarakter betyde forskellen mellem 10 års stabil ydeevne og fuldstændig afmagnetisering inden for måneder.

Trin 4: Overvej fysiske og miljømæssige begrænsninger

Hvis magneten bliver udsat for fugt, saltvand eller kemikalier, bliver korrosionsbestandighed en prioritet. Ferrit- og SmCo-kvaliteter modstår naturligt korrosion. Neodymium kvaliteter kræver beskyttende belægninger; nikkel-kobber-nikkel tre-lags plettering er standard, men epoxy eller parylen belægning er påkrævet til marine eller høj luftfugtighed miljøer. Overvej også mekanisk stød - alnico- og ferritkvaliteter er mindre tilbøjelige til at sønderdele eller splintre end skøre neodym- eller SmCo-kvaliteter under stød.

Real-World-applikationer: Hvilken magnetkvalitet bruges hvor?

Forskellige industrier foretrækker konsekvent specifikke magnetkvaliteter baseret på deres unikke kombinationer af ydeevnekrav, miljøforhold og omkostningsfølsomhed.

• Elektriske køretøjer (EV-motorer): N38UH til N45SH neodymkvaliteter er standard. Disse kvaliteter balancerer høj BHmax med 150°C driftstemperaturer inde i traktionsmotorer. En enkelt EV-drivenhed kan indeholde 2-4 kg graderede neodymmagneter.
• Vindmøller: Store direkte drevne turbiner bruger N35SH eller N38SH neodymmagneter i multi-segment rotor arrays. En enkelt 3 MW direkte drevet turbine kan bruge 600-700 kg neodymmagnetmateriale.
• Medicinsk udstyr (MRI): Højfelt MRI-systemer bruger superledende elektromagneter, men permanentmagnet MRI-scannere bruger N50- eller N52-grade neodym-arrays, der producerer felter på 0,2-0,7 Tesla.
• Forbrugerelektronik: Smartphone-højttalere, hovedtelefoner og vibrationsmotorer bruger overvejende N35-N42-grade neodymmagneter på grund af deres kompakte størrelse og høje krafttæthed.
• Luftfart og forsvar: SmCo26 og SmCo30 kvaliteter dominerer i gyroskoper, radarsystemer og satellit holdningskontrol, hvor temperatursvingninger fra -180°C til 300°C er rutine.
• Guitar pickups: Alnico 2 (varm, komprimeret tone), Alnico 5 (lys, klar tone) og Alnico 8 (high-output moderne tone) kvaliteter er den afgørende faktor i elektrisk guitar pickup lyd - en velforstået anvendelse af alnico karakter forskelle blandt musikere og luthians.
• Køleskabstætninger og jævnstrømsmotorer: Ferrit C5- og C8-kvaliteter dominerer på grund af deres korrosionsbestandighed, dimensionsstabilitet og ekstremt lave omkostninger pr. enhed - titusinder af disse fremstilles dagligt over hele verden.

Ofte stillede spørgsmål om magnetkvaliteter

Spørgsmål: Er et højere magnetklassetal altid bedre?

Ikke nødvendigvis. Et højere tal i neodymkvaliteter (f.eks. N52 vs. N35) betyder større magnetisk energiprodukt og stærkere trækkraft - men det betyder også større skørhed, lidt reduceret temperaturstabilitet og højere omkostninger. Til applikationer, der ikke kræver maksimal feltstyrke, giver en mellemklasse som N42 ofte den bedste balance mellem ydeevne, holdbarhed og pris. Tilpas altid karakteren til applikationens faktiske krav i stedet for som standard til den højest tilgængelige.

Q: Kan magneter miste deres karakter over tid?

Ja. Alle permanente magneter oplever en vis grad af afmagnetisering over tid, men hastigheden afhænger af kvalitet og forhold. Højkvalitets neodymmagneter opbevaret ved stuetemperatur væk fra modstående felter og varme vil miste mindre end 1 % af deres magnetisering over 100 år. Men udsættelse af en magnet for temperaturer over dens nominelle maksimum - selv kortvarigt - kan forårsage øjeblikkelig, irreversibel delvis afmagnetisering, som ingen genmagnetiseringsproces kan reparere fuldt ud.

Q: Hvad er forskellen mellem N42 og N42H magnetkvaliteter?

Begge kvaliteter har samme BHmax-værdi (~40-43 MGOe) og resterende fluxtæthed (Br ~1,29-1,35 T). Den vigtigste forskel er den maksimale driftstemperatur: N42 er normeret til 80°C, mens N42H er normeret til 120°C. "H"-suffikset angiver højere iboende koercivitet opnået gennem modificeret legeringssammensætning eller forarbejdning - til en omkostningspræmie på cirka 10-20% i forhold til standard N42.

Spørgsmål: Er magnetkvaliteter standardiseret globalt?

Der er bred international tilpasning til betegnelser for sjældne jordarters magneter, men ikke fuldstændig standardisering. IEC 60404-8-1-standarden og kinesiske GB/T-standarder for NdFeB følges bredt, men nogle producenter bruger proprietære karakterbetegnelser, der ikke kortlægges direkte. Anmod altid om den fulde afmagnetiseringskurve (B-H-kurve) fra leverandøren til kritiske tekniske applikationer i stedet for at stole på karakternummeret alene for at verificere den nøjagtige ydeevne.

Q: Hvilken magnetkvalitet skal jeg bruge til udendørs eller marine applikationer?

Til udendørs eller marine miljøer er de bedste muligheder ferrit (C5–C8) til behov for moderat styrke eller samariumkobolt (SmCo26–SmCo30) til højstyrkekrav. Begge er i sagens natur korrosionsbestandige uden yderligere belægninger. Hvis der kræves neodymkvaliteter for styrke, skal du specificere epoxy- eller parylen-C-belægning frem for standard nikkelbelægning, som kan delaminere i saltvandsmiljøer over tid. Inspicér og udskift neodymmagneter regelmæssigt i marineservice som en forebyggende foranstaltning.

Spørgsmål: Kan jeg opgradere kvaliteten af ​​en magnet, jeg allerede har, ved at genmagnetisere den?

Genmagnetisering kan gendanne en delvist afmagnetiseret magnet til dens oprindelige kvalitetsspecifikation, men den kan ikke opgradere en magnet ud over dens materiales iboende BHmax-loft. Den magnetiske kvalitet bestemmes af legeringssammensætningen og mikrostrukturen etableret under fremstillingen - ikke af styrken af ​​det påførte magnetiseringsfelt. For at opnå en højere karakter skal du udskifte magneten med en lavet af et materiale af højere kvalitet.

Q: Hvordan påvirker magnetkvaliteter priserne?

Inden for neodymfamilien tilføjer hvert klassetrin opad (f.eks. N35 → N42 → N48 → N52) typisk 5-15 % til prisen pr. enhed for den samme geometri. Temperaturklassificerede suffikser tilføjer yderligere omkostninger: en N42UH kan koste 25-40 % mere end en standard N42 med identiske dimensioner. Samarium koboltkvaliteter er 3-5 gange dyrere end tilsvarende neodymkvaliteter efter vægt, primært på grund af omkostningerne ved kobolt og den mere komplekse sintringsproces.

Konklusion: Match den rigtige magnetkvalitet til dine behov

At forstå magnetkvaliteter er ikke kun en teknisk øvelse - det er grundlaget for pålideligt, sikkert og omkostningseffektivt design i enhver applikation, der afhænger af permanente magneter.

Nøglen takeaway: ingen enkelt magnetkvalitet er universelt overlegen. N52 neodym leverer uovertruffen rå magnetisk energi, men fejler over 80°C og korroderer hurtigt uden beskyttelse. SmCo30 overlever 350°C miljøer med ekstraordinær koercitivitet, men koster fem gange mere. Alnico 5 udmærker sig i højtemperaturstabilitet med unikke tonale egenskaber til lydapplikationer, men afmagnetiserer let under modsatte felter. Ferrite C8 er det økonomiske, vejrbestandige valg til store volumener, moderat styrke applikationer.

Når du vælger en kvalitet, skal du altid starte med driftsmiljøet - temperatur, kemisk eksponering og modsat feltstyrke - før du optimerer for magnetisk kraft. En korrekt graderet magnet yder pålideligt i årtier; en underspecificeret kan fejle i uger. Se den fulde B-H-demagnetiseringskurve for enhver magnetkvalitet, der bruges i kritisk teknik, og bekræft altid karakteren med certificerede testdata fra din leverandør i stedet for alene at stole på nominelle specifikationer.
