A sensor magnet er det afgørende element, der konverterer mekanisk bevægelse til et fortolkbart magnetfeltsignal, der direkte bestemmer nøjagtigheden, pålideligheden og levetiden af kontaktløse positions-, hastigheds- og vinkelmålingssystemer. Uden en præcist konstrueret permanent magnet kan selv den mest sofistikerede magnetiske sensorchip ikke levere pålidelige data. I dag presser gennembrud inden for formuleringer af sjældne jordarters materialer, geometrisk optimering og temperaturstabile belægninger frem sensor magnet ydeevne til nyt territorium, hvilket muliggør sub-mikron lineær opløsning og vinkelnøjagtighed under 0,1 grader. Denne artikel undersøger materialevidenskab, designmetodologier og applikationslandskaber, der gør sensor magnet en hjørnesten i moderne elektrificering og automatisering.
Udforsk nøgleanvendelser af magnetiske materialer
1. Sensormagneternes voksende rolle i en datadrevet verden
Det globale marked for magnetiske sensorer, direkte drevet af efterspørgsel efter højtydende sensor magnet komponenter, nåede en værdiansættelse på USD 5,8 milliarder i 2023 og forventes at stige til USD 9,3 milliarder i 2030 med en sammensat årlig vækstrate på 7,2 procent, ifølge en 2024-rapport fra Grand View Research. Denne vækst stammer fra tre ustoppelige tendenser: køretøjselektrificering, fabriksautomatisering og udbredelsen af tilsluttede enheder. I alle tilfælde sensor magnet sidder ved den fysiske grænseflade mellem den bevægelige del og den elektroniske styreenhed.
A sensor magnet virker ved at generere et defineret magnetfelt, der detekteres af et Hall-effekt, AMR (anisotropisk magnetoresistiv), GMR (gigantisk magnetoresistiv) eller TMR (tunnelmagnetoresistiv) sensorelement. Når magneten bevæger sig i forhold til sensoren, ændres feltvektoren og omsætter position eller rotation til et målbart elektrisk signal. Dette princip understøtter alt fra elektroniske servostyringsmomentsensorer til kollaborative robotledkodere.
1.1 Bilelektrificering kræver sensormagneter med nulfejl
Moderne køretøjer indeholder mellem 60 og 120 magnetiske sensorer, og hver kræver en brugerdefineret sensor magnet . Nøgleapplikationer inkluderer krumtapakselpositionsføling, hjulhastighedsdetektion for ABS og stabilitetskontrol, gasspjældpositionsovervågning og rotorpositionsfeedback i traktionsmotorer. I elektriske servostyringssystemer leverer en diametralt magnetiseret ringmagnet parret med et Hall-array drejningsmomentvinkelmåling med en opløsning bedre end 0,05 grader, hvilket direkte påvirker styrefølelsen og sikkerheden. Et enkeltpunktsfejl i en sensor magnet på grund af afmagnetisering ved 180 grader Celsius eller mekanisk brud kan føre til tab af kritiske køretøjsfunktioner, hvilket fører til strenge materialekvalifikationsstandarder.
1.2 Industriel automation er afhængig af robust magnetisk feedback
Fabriksgulve præsenterer ekstreme forhold: kølevæskestænk, metallisk støv, vibrationer og brede temperaturudsving fra minus 40 til plus 120 grader Celsius. Sensor magnet samlinger i lineære encodere og roterende positionssensorer skal opretholde magnetisk fluxstabilitet inden for 1 procent over en 10-årig levetid. Samarbejdsrobotter bruger kompakte flerpolede ringmagneter for at opnå en fælles positionsnøjagtighed på plus minus 0,01 millimeter, hvilket muliggør sikker interaktion mellem mennesker og robotter. Ifølge data fra International Federation of Robotics oversteg globale industrirobotinstallationer 550.000 enheder i 2023, som hver inkorporerer flere sensor magnet baseret feedback loops.
1.3 IoT og forbrugerenheder miniaturiserer sensormagnetarkitekturer
Smarte vandmålere, bærbare sundhedsmonitorer og drone-gimbals anvender alle miniature sensor magnet komponenter, der ofte måler mindre end 3 millimeter i diameter. I disse applikationer er udfordringen at maksimere den magnetiske energitæthed inden for et stærkt begrænset volumen og samtidig modstå korrosion fra sved eller fugt i omgivelserne. En undersøgelse fra 2023 offentliggjort i IEEE Sensors Journal viste, at en 2,5 mm diameter samarium-kobolt sensor magnet beholdt 98 procent af sin rumtemperaturflux efter 2.000 timer ved 85 grader Celsius og 85 procent relativ luftfugtighed, hvilket validerede dens egnethed til IoT-implementeringer med lang levetid.
2. Permanent magnet materialevalg former sensor ydeevne
De magnetiske, termiske og mekaniske egenskaber af en sensor magnet er defineret på materialeniveau. Ingeniører skal balancere remanens, koercitivitet, temperaturkoefficienter og omkostninger. De fire dominerende materialefamilier er neodym-jern-bor (NdFeB), samarium-kobolt (SmCo), hård ferrit og alnico. Hver tilbyder en særskilt afvejningsprofil. Tabellen nedenfor sammenligner kritiske parametre baseret på industriens databladsgennemsnit og data fra MMPA (Magnetic Materials Producers Association) standard nr. 0100.
| Materialekvalitet | Remanens Br (kG) | Tvangsevne HcJ (kOe) | Maks. driftstemperatur (°C) | Temperaturkoefficient for Br (%/°C) | relative omkostninger |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Medium |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Høj |
| Hård ferrit Y30 | 3.8 | 3.2 | 250 | -0,20 | Lavt |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Medium |
Tabel 1: Sammenligning af centrale magnetiske og termiske egenskaber for fælles sensor magnet materielle familier. Data repræsenterer typiske kommercielle karakterværdier.
NdFeB-magneter leverer den højeste energitæthed, hvilket gør dem ideelle til miniaturiserede sensor magnet designs, hvor pladsen er i højsædet. Imidlertid betyder deres relativt stejle temperaturremanenskoefficient, at en temperaturstigning på 100 grader Celsius kan reducere den magnetiske flux med cirka 11 procent, hvilket skal kompenseres gennem sensorkalibrering eller valg af materialekvalitet. Samarium-kobolt tilbyder enestående termisk stabilitet og korrosionsbestandighed uden behov for beskyttende belægninger, men til en væsentlig højere råvarepris. Hård ferrit sensor magnet løsninger dominerer omkostningsfølsomme applikationer såsom husholdningsapparaters hastighedssensorer, hvor den lavere flux kan opvejes af større magnetvolumen eller mere følsomme følerelementer. Alnico finder, på trods af sin lave koercitivitet, nichebrug i højtemperaturmiljøer over 400 grader Celsius, såsom turbinehastighedsonder, fordi dens remanens forbliver næsten konstant.
3. Designgeometri og magnetiseringsmønstre dikterer signalkvaliteten
Den fysiske form og magnetiseringsorientering af en sensor magnet er ikke vilkårlige; de er konstrueret til at producere en specifik magnetisk feltfordeling, der maksimerer det lineære område og minimerer harmonisk forvrængning i sensoroutputtet. Følgende geometriske faktorer har direkte indflydelse på registreringsnøjagtigheden.
- Diametralt magnetiserede cylindre og ringe: Bruges flittigt i vinkelpositionsregistrering, disse sensor magnet konfigurationer genererer et roterende dipolfelt. Feltens ensartethed på tværs af rotationsvinklen bestemmer den opnåelige nøjagtighed. Et simuleringsstudie fra 2022 i Journal of Magnetism and Magnetic Materials viste, at en ring med et ydre-til-indre diameterforhold på 1,6 og et længde-til-diameter-forhold på 0,8 minimerede den totale harmoniske forvrængning til under 0,3 procent over 360 grader.

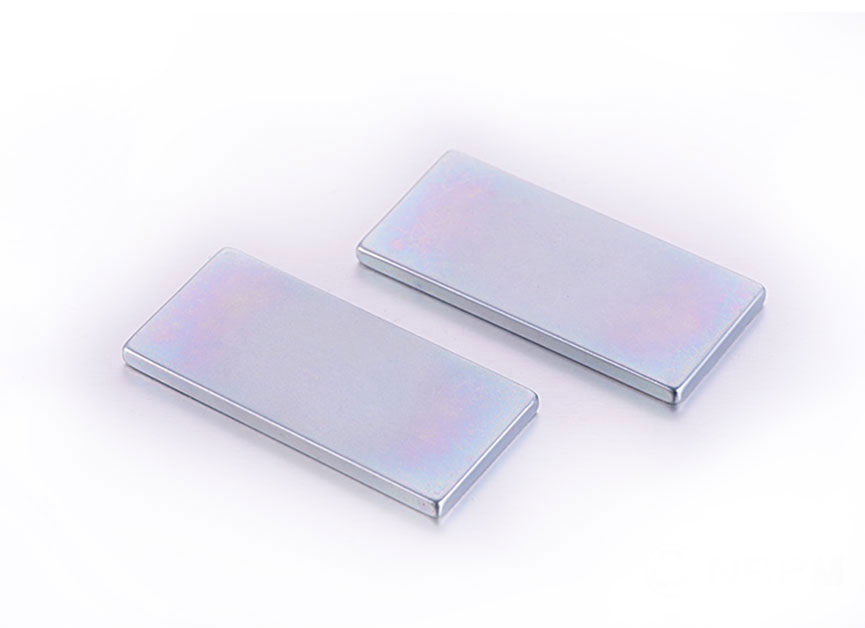

- Aksialt magnetiserede skiver og blokke: Til lineær positionsføling, en aksialt magnetiseret sensor magnet skaber et felt, der forfalder forudsigeligt med afstanden. Det lineære registreringsområde er typisk begrænset til omkring 60 procent af magnetens overfladedimension. Ud over dette interval bliver feltgradienten for lav til at løse små forskydninger nøjagtigt.
- Multipolet magnetiserede strimler og ringe: Inkrementelle indkodere er afhængige af skiftende nord-syd-poler på en magnetisk strimmel. Polstigningen, der normalt spænder fra 1 millimeter til 5 millimeter, definerer basisopløsningen. En finere stangstigning forbedrer opløsningen, men kræver en mindre luftspalte mellem sensor magnet overflade og føleelementet, hvilket øger følsomheden over for udløb og mekaniske tolerancer.
- Trapezformede og tilspidsede profiler: For at linearisere outputtet af en Hall-sensor over et længere slag, nogle sensor magnet designs anvender et varierende tværsnit. Når magneten bevæger sig, producerer den skiftende mængde af magnetisk materiale, der vender mod sensoren, et næsten lineært spændings-forskydningsforhold uden kompleks signalbehandling.
Temperaturkompensation er en anden kritisk designhåndtag. Fordi både sensor magnet remanens og Hall-sensorens følsomhedsdrift med temperatur, vælger systemdesignere ofte et magnetmateriale, hvis temperaturkoefficient delvist annullerer sensorens egen drift. For eksempel udviser et GaAs Hall-element en følsomhedstemperaturkoefficient på ca. minus 0,06 procent pr. grad Celsius. Parrer det med en samarium-kobolt sensor magnet der har en remanenskoefficient på minus 0,035 procent pr. grad Celsius, efterlader en nettodrift på kun minus 0,025 procent pr. grad Celsius, hvilket reducerer behovet for eksterne kompensationskredsløb.
4. Beskyttelse af sensormagneter mod miljøforringelse
A sensor magnet udsat for fugt, saltspray eller aggressive kemikalier kan lide hurtig korrosion, hvilket fører til magnetisk fluxtab og partikelforurening, der interfererer med sensorgabet. NdFeB-magneter er særligt sårbare på grund af deres høje jernindhold. Uden beskyttelse, en blottet NdFeB sensor magnet kan tabe 5 procent af sin vægt til korrosion inden for 100 timer efter saltspraytest ifølge ASTM B117. Følgende beskyttelsesstrategier er industristandard.
- Flerlags belægninger: En typisk høj pålidelighed sensor magnet modtager et nikkel-kobber-nikkel elektropletteret lag, der giver en samlet tykkelse mellem 10 og 25 mikron. Til bilmiljøer under motorhjelm påføres en ekstra epoxy-topcoat på 15 til 30 mikron, hvilket opnår over 1.000 timers salttågebestandighed.
- Parylen konform belægning: Til miniature medicinsk eller implanterbar sensor magnet applikationer, dampaflejret Parylene C tilbyder en pinhole-fri, biokompatibel barriere ved tykkelser så lave som 5 mikron, hvilket sikrer hermetisk beskyttelse uden dimensionsopbygning.
- Overstøbning og indkapsling: Indsæt støbning sensor magnet ind i et termoplastisk hus såsom PPS eller PA66 med glasfiberforstærkning giver samtidig korrosionsbeskyttelse, mekaniske monteringsfunktioner og præcise justeringsflader til sensor IC.
- Materialerstatning: I undersøisk eller kemisk behandlingsudstyr omgår designere ofte belægningens kompleksitet fuldstændigt ved at vælge iboende korrosionsbestandigt SmCo til sensor magnet , at acceptere en højere initial materialeomkostning for at eliminere langsigtet nedbrydningsrisiko.
5. Sammenligning af sensorteknologier og deres magnetkrav
Forskellige magnetiske sanseprincipper stiller forskellige krav til sensor magnet . Forståelse af disse krav forhindrer dyre overspecifikationer eller ydelsesmangler. Tabellen nedenfor opsummerer forholdet mellem sensorteknologi og de tilsvarende magnetkarakteristika.
| Sensorteknologi | Typisk feltstyrkekrav (mT) | Følsom feltkomponent | Foretrukken Sensor magnet Form | Fælles materialevalg |
|---|---|---|---|---|
| Hall effekt | 20 – 100 | Vinkelret komponent | Aksialt magnetiseret skive | NdFeB eller Ferrit |
| AMR | 5 – 20 | Feltretning i planet | Diametralt magnetiseret ring | NdFeB eller SmCo |
| GMR | 1 – 10 | Feltretning i planet | Flerpolet strimmel | NdFeB eller bundet NdFeB |
| TMR | 0,5 – 5 | Feltretning i planet | Fin-pitch multi-polet ring | SmCo eller højkvalitets NdFeB |
Tabel 2: Kortlægning mellem magnetisk sensorteknologi og anbefalet sensor magnet egenskaber til typiske positionsregistreringsapplikationer.
Hall-effekt sensorer, med deres relativt høje feltkrav, fungerer godt sammen med omkostningseffektiv ferrit sensor magnet løsninger i applikationer, hvor pladsen tillader det. TMR-sensorer, de mest følsomme, kan fungere med meget små lavprofilmagneter, hvilket muliggør ultrakompakte encoder-design. Kravet til lav feltstyrke gør imidlertid også TMR-systemer mere modtagelige over for interferens fra magnetiske herrefelter genereret af nærliggende motorer eller strømførende ledere, hvilket nødvendiggør omhyggelig afskærmning og sensor magnet placering.
Bondede magneter, fremstillet ved sprøjtestøbning af en blanding af magnetisk pulver og et polymerbindemiddel, fortjener særlig omtale. De tillader komplekse former med snævre tolerancer at blive støbt direkte, ofte integrerende sensor magnet med en aksel eller gear i et enkelt fremstillingstrin. Mens deres magnetiske ydeevne er lavere end for fuldt tætte sintrede magneter, opvejer den designfrihed, de giver, ofte fluxtætheden i højvolumen automotive sensorapplikationer.
6. Praktisk designcheckliste til angivelse af en sensormagnet
Oversætte systemkrav til en robust sensor magnet specifikation involverer en struktureret evaluering på tværs af flere domæner. Den følgende ordnede tjekliste hjælper ingeniørteam med at undgå almindelige faldgruber.
- Definer det følende luftgab og den mekaniske kappe: Mål den maksimale og minimale afstand mellem sensor magnet flade og føleelementet, der tager højde for alle samlingstolerancer, termisk udvidelse og vibrationsinduceret forskydning.
- Bestem den nødvendige magnetiske fluxtæthed ved sensoren: Brug finite element-analyse eller analytiske modeller til at bekræfte, at den valgte magnetkvalitet og -geometri leverer mindst 120 procent af sensorens minimale driftsfelt over hele temperaturområdet.
- Vælg magnetmaterialet baseret på temperaturstabilitet: Beregn den værst tænkelige fluxvariation fra minus 40 til den maksimale driftstemperatur. Hvis variationen overstiger sensorens tilladte inputområde, skal du skifte til a sensor magnet materiale med en lavere temperaturkoefficient.
- Angiv magnetiseringsmønsteret og tolerancen: For vinkelsensorer skal du definere den tilladte vinkelafvigelse for magnetiseringsvektoren. En afvigelse på mere end 0,5 grader kan forårsage målbar vinkelfejl i højpræcisionssystemer.
- Valider mekanisk tilbageholdelse og korrosionsbeskyttelse: Sørg for sensor magnet er sikret mod rotations- og aksiale kræfter ved hjælp af prespasning, klæbende limning eller mekanisk påsætning, og at den valgte belægning modstår det tilsigtede kemiske miljø i produktets designlevetid.
- Karakteriser magnet-til-sensor-justeringsfølsomheden: Udfør en tolerancestack-up-analyse for at bekræfte, at lateral og vinkelforskydning mellem sensor magnet og sensor-IC'en flytter ikke output ud over det kalibrerede område.
7. Ofte stillede spørgsmål om sensormagneter
Hvad er forskellen mellem en sensormagnet og en permanent magnet til generelle formål?
A sensor magnet er fremstillet med snævrere magnetiske momenttolerancer, ofte inden for plus minus 1,5 procent, og er designet til at producere et præcist defineret feltmønster frem for maksimal trækkraft. Dens geometri, belægning og magnetisering er optimeret til en specifik sensing IC, hvorimod en generel magnet prioriterer rå holdekraft eller omkostninger.
Hvordan vælger jeg den rigtige sensormagnetkvalitet til højtemperaturapplikationer over 150 grader Celsius?
Vælg en samarium-koboltkvalitet som Sm2Co17 26H eller en højtemperatur NdFeB-kvalitet som N35AH. SmCo tilbyder den bedste termiske stabilitet op til 350 grader Celsius, mens højtemperatur NdFeB kvaliteter kan fungere op til 230 grader Celsius, hvis belastningslinjen er tilstrækkelig høj til at forhindre irreversibel afmagnetisering. Bekræft altid sensor magnet permeancekoefficient under faktiske driftsforhold.
Kan en sensormagnet miste sin magnetisme over tid?
Ja. Alle permanente magneter oplever nogle langsigtede fluxtab på grund af strukturel afslapning, oxidation eller eksterne demagnetiserende felter. En veldesignet sensor magnet fremstillet af moderne sjældne jordarters materialer udviser typisk mindre end 1 procent fluxtab over 10 år, når de betjenes inden for dens nominelle temperatur og beskyttet mod korrosion. Accelererede ældningstest ved forhøjede temperaturer bruges til at validere levetidsstabilitet.
Hvad er de mest almindelige former for sensormagneter, og hvorfor?
De mest udbredte former er skiver, ringe, blokke og buer. Diske og ringe dominerer vinkelføling, fordi de producerer et symmetrisk dipolfelt. Blokke bruges til lineær positionsregistrering, hvor kørselsretningen er langs en enkelt akse. Bueformet sensor magnet segmenter anvendes i roterende sensorer med begrænset vinkel, såsom gashåndtagspositionsindikatorer, hvor fuld 360 graders rotation ikke er nødvendig.
Er det muligt at bruge den samme sensormagnet til Hall- og TMR-sensorer?
Det er muligt, men ikke optimalt. A sensor magnet størrelse til at give et stærkt felt til en Hall-sensor kan mætte et følsomt TMR-element, hvilket forringer lineariteten. Omvendt kan en magnet designet til TMR muligvis ikke levere tilstrækkelig flux til pålideligt at udløse en Hall-lås. Den bedste tilgang er at skræddersy sensor magnet styrke og luftspalte specifikt til den valgte sensorteknologi.
8. At se fremad: Fremtiden for sensormagnetteknologi
Den næste generation af sensor magnet udvikling er fokuseret på tre grænser: korngrænsediffusionsprocesser, der øger koercitiviteten uden tunge sjældne jordarters elementer, additiv fremstilling af næsten-net-formede magneter med komplekse interne kølekanaler og integration af magnet og sensor i monolitiske system-i-pakke-moduler. Forskning offentliggjort i 2024 af European Magnetism Association indikerer, at korngrænsediffunderede NdFeB-magneter kan opnå en 30 procents stigning i tvangsevnen, mens de reducerer dysprosiumindholdet med 60 procent, hvilket direkte sænker både omkostninger og forsyningskæderisiko for store mængder sensor magnet produktion.
Samtidig kræver fremstødet mod funktionel sikkerhed i autonome køretøjer overflødige sansearkitekturer. Dette udmønter sig i to-kanals magnetiske indkodere, hvor to uafhængige sensor magnet sporene er integreret i en enkelt mekanisk komponent, hver læst af en separat sensormatrice, hvilket sikrer, at intet enkelt fejlpunkt kan deaktivere positionsfeedback-sløjfen. I henhold til ISO 26262 ASIL D-standarden er en sådan redundans ikke til forhandling for styre- og bremsesystemer.
Fra dybden af en offshore oliebrønd til det sterile miljø i en kirurgisk robot, de ydmyge sensor magnet fortsætter med at bevise, at præcis, pålidelig bevægelsesregistrering starter med omhyggeligt konstruerede magnetiske materialer. Da industrier kræver stadig finere opløsning og længere vedligeholdelsesfri levetid, investerer i sensor magnet innovation vil forblive en høj prioritet for både komponentleverandører og systemintegratorer.
