Hvordan fremstilles en sintret NdFeB-magnet trin for trin?

Sintret NdFeB magnet produkter er bredt anerkendt for deres enestående magnetiske styrke og er væsentlige komponenter i industrier som elbiler, vindkraft, forbrugerelektronik, medicinsk udstyr og industriel automation. Fremstillingsprocessen bag disse højtydende magneter er kompleks, præcis og meget kontrolleret, og involverer flere trin fra råmaterialeforberedelse til endelig overfladebehandling.

De følgende afsnit forklarer hvert trin i produktionsprocessen i detaljer, fremhæver nøgleteknologier, kvalitetskontrolpunkter og sammenligninger med andre magnettyper.

Klik for at besøge vores produkter: Sintret NdFeB magnet

Trin 1: Udvælgelse og klargøring af råvarer

Grundlaget for en sintret NdFeB-magnet ligger i dens råmaterialer. Hovedelementerne omfatter:

• Neodym (Nd) – Giver høj magnetisk styrke
• Jern (Fe) – Danner den magnetiske hovedmatrix
• Bor (B) – Forbedrer tvangsevne og strukturel stabilitet

Yderligere elementer såsom dysprosium (Dy) eller terbium (Tb) kan indføres for at forbedre ydeevnen ved høje temperaturer. Råmaterialer skal opfylde strenge renhedsstandarder for at sikre stabile magnetiske egenskaber og langsigtet pålidelighed.

Trin 2: Legeringssmeltning og båndstøbning

Vakuum induktion smeltning

De udvalgte metaller smeltes sammen i en vakuuminduktionsovn. Dette iltfri miljø forhindrer oxidation og sikrer ensartet legeringssammensætning. Præcis temperaturstyring er kritisk på dette stadium.

Stripstøbeteknologi

Den smeltede legering afkøles hurtigt ved hjælp af båndstøbning, hvorved der dannes tynde flager eller strimler. Denne hurtige størkning skaber en finkornet mikrostruktur, som er afgørende for at opnå høj magnetisk ydeevne i den endelige sintrede NdFeB-magnet.

Trin 3: Brintdecrepitation (HD)

Brintnedbrydning er en unik proces i NdFeB-magnetfremstilling. Legeringsstrimlerne absorberer brintgas, hvilket får dem til at sprække til groft pulver.

Fordelene ved brintdecrepitation inkluderer:

• Reduceret mekanisk belastning under slibning
• Forbedret pulverens ensartethed
• Forbedret magnetisk justeringspotentiale

Trin 4: Jetformaling til fint pulver

Det grove pulver raffineres yderligere ved hjælp af jetformaling, hvilket producerer ultrafine partikler, der typisk spænder fra 3 til 5 mikron. Kontrol af partikelstørrelse er afgørende, da det direkte påvirker tvang og remanens.

På dette stadium er pulveret ekstremt reaktivt og skal håndteres i en kontrolleret atmosfære for at undgå oxidation.

Trin 5: Magnetisk feltjustering og presning

Magnetisk orientering

For at opnå maksimal magnetisk ydeevne er det fine pulver justeret under et stærkt eksternt magnetfelt. Denne proces orienterer krystalkornene i en foretrukken retning, hvilket skaber anisotrope egenskaber.

Komprimeringsmetoder

• Diepresning – Velegnet til simple former og højvolumen produktion
• Isostatisk presning – Ideel til komplekse geometrier og ensartet tæthed

Resultatet er en komprimeret "grøn krop" med tilstrækkelig styrke til håndtering før sintring.

Trin 6: Højtemperatursintring

Sintring er kernetrinet, der omdanner det komprimerede pulver til en tæt, solid magnet. De grønne legemer opvarmes i en vakuum- eller inertgasovn ved temperaturer mellem 1.050°C og 1.100°C.

Under sintring:

• Pulverpartikler smelter sammen
• Densitet når over 98% af teoretisk værdi
• Magnetiske domæner bliver mere stabile

Dette trin bestemmer i høj grad den endelige mekaniske styrke og magnetiske ydeevne af den sintrede NdFeB-magnet.

Trin 7: Varmebehandling og aldring

Efter sintring påføres kontrolleret varmebehandling for at optimere mikrostrukturen. Denne proces forbedrer koercivitet og termisk stabilitet ved at justere korngrænsefaser.

Varmebehandlingsparametrene varierer afhængigt af anvendelseskravene, især for magneter, der anvendes i højtemperaturmiljøer, såsom elektriske motorer.

Trin 8: Præcisionsbearbejdning og formgivning

Sintrede NdFeB-magnetmaterialer er ekstremt hårde og skøre, hvilket gør konventionel bearbejdning vanskelig. Diamantværktøj og CNC-slibning bruges almindeligvis til at opnå præcise dimensioner og snævre tolerancer.

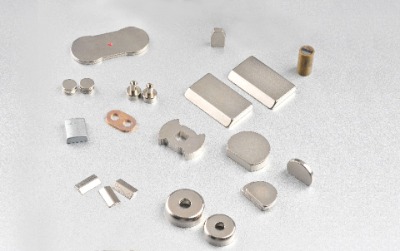

Typiske former inkluderer:

• Blokke
• Ringe
• Buer
• Brugerdefinerede geometrier

Trin 9: Overfladebelægning og korrosionsbeskyttelse

NdFeB-magneter er tilbøjelige til korrosion på grund af deres indhold af sjældne jordarter. Overfladebelægninger er afgørende for at forlænge levetiden.

Almindelige belægningsmuligheder

• Nikkel-kobber-nikkel (NiCuNi) – Fremragende overordnet beskyttelse
• Epoxy – Velegnet til fugtige miljøer
• Zink – Omkostningseffektiv løsning
• Parylene – Høj kemikalieresistens

Valget af belægning afhænger af driftsbetingelser og påføringskrav.

Trin 10: Magnetisering og endelig inspektion

Når den er belagt, magnetiseres magneten ved hjælp af et kraftigt impulsmagnetfelt. Specialiserede armaturer sikrer den korrekte magnetiseringsretning.

Kvalitetskontrol omfatter:

• Test af magnetiske egenskaber
• Kontrol af dimensionsnøjagtighed
• Måling af overfladebelægningstykkelse
• Evaluering af korrosionsbestandighed

Sammenligning: Sintret NdFeB-magnet vs andre magnettyper

Sintret NdFeB Magnet vs Ferrit Magnet

• Meget højere magnetisk energitæthed
• Mindre størrelse for samme ydelse
• Højere omkostninger og mere kompleks fremstilling

Sintret NdFeB-magnet vs bundet NdFeB-magnet

• Stærkere magnetisk ydeevne
• Bedre termisk stabilitet
• Lavere formfleksibilitet sammenlignet med bundne magneter

Applikationer, der drager fordel af sintrede NdFeB-magnetfremstilling

Den avancerede fremstillingsproces muliggør ensartet ydeevne på tværs af forskellige industrier:

• Trækmotorer til elektriske køretøjer
• Vindmøllegeneratorer
• Industrielle servomotorer
• Medicinsk billedbehandlingsudstyr
• Avanceret forbrugerelektronik

Ofte stillede spørgsmål (FAQ)

Hvorfor er en sintret NdFeB-magnet stærkere end andre magneter?

Sintringsprocessen skaber en tæt mikrostruktur med afstemte korn, hvilket maksimerer magnetisk energiprodukt og koercitivitet.

Kan Sintered NdFeB Magnet-produkter fungere ved høje temperaturer?

Standardkvaliteter fungerer op til 80-120°C, mens højkoercitivitetskvaliteter med tunge sjældne jordarters elementer kan modstå temperaturer over 200°C.

Er korrosionsbeskyttelse obligatorisk?

Ja, overfladebelægning er afgørende for at forhindre oxidation og sikre langsigtet pålidelighed i de fleste miljøer.

Er brugerdefinerede former mulige?

Præcisionsbearbejdning giver mulighed for tilpassede former, selvom komplekse designs kan øge produktionsomkostningerne.

Hvilke faktorer påvirker produktionsomkostningerne?

Råvarepriser, magnetkvalitet, belægningstype, dimensionelle tolerancer og ordrevolumen påvirker alle de endelige omkostninger.

Fremtidige tendenser inden for fremstilling af sintrede NdFeB-magneter

Igangværende forskning fokuserer på at reducere tungt forbrug af sjældne jordarter, forbedre genbrugsteknologier og forbedre energieffektiviteten under produktionen. Disse innovationer har til formål at gøre den sintrede NdFeB-magnet mere bæredygtig og samtidig bevare dens overlegne ydeevne.

Med kontinuerlige fremskridt inden for materialevidenskab og proceskontrol vil sintrede NdFeB-magneter forblive en kritisk komponent i næste generations energi- og bevægelsesteknologier.
